CHANGZHOU SMART AUTOMATION MOTOR MANUFACTURING CO.,LTD 86-519-86658618 leo.shen@smartautomation.com.cn

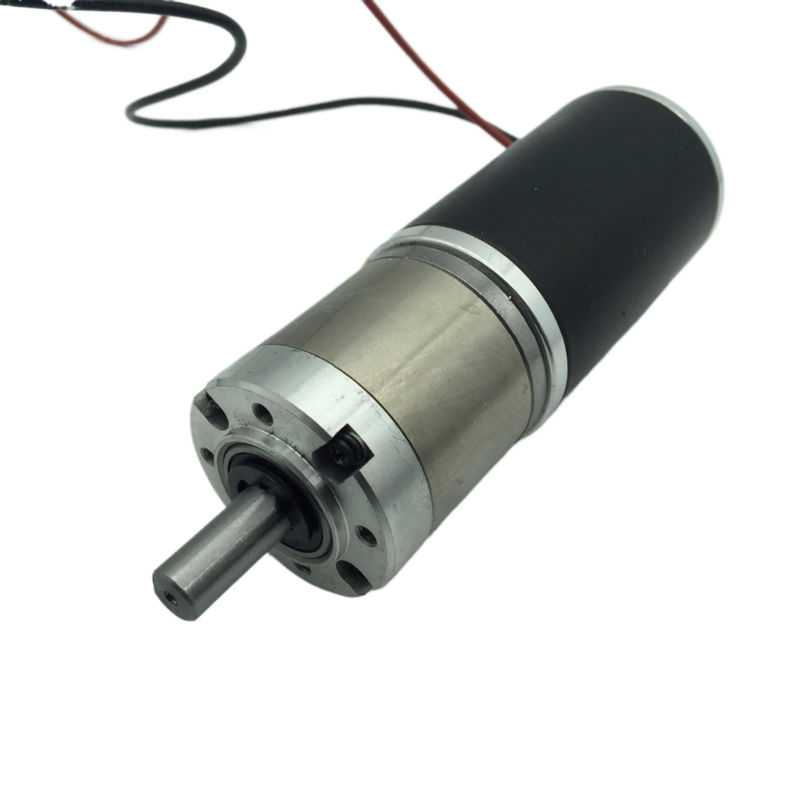

36JXL50K.38ZYN Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version

36JXL50K.38ZYN Motor de engrenagem planetária DC escovado 12v 24v, com versão de baixo ruído de engrenagens helicoidais

Produtos - Motor de engrenagem planetária DC com escova
  • Destacar

    Motor de engrenagem planetária de baixo ruído

  • Garantia
    3 anos
  • Porto
    SHANGHAI
  • Corrente
    adaptado para diferentes potências
  • Velocidade ((RPM))
    adaptado para diferentes potências
  • Corrente contínua ((A))
    personalizado
  • Utilização
    Automóvel, Bicicleta elétrica, FAN, Eletrodoméstico, máquina, robô
  • Tipo
    Motor de engrenagem
  • Torque
    até 15 Nm
  • Construção
    Imã permanente
  • Comutação
    Sem escovas
  • Proteger a característica
    A prova de gotas
  • Eficiência
    IE 1
  • Lugar de origem
    Changzhou China
  • Marca
    SMART AUTOMATION
  • Certificação
    CE
  • Número do modelo
    36JXL50K.38ZYN
  • Quantidade de ordem mínima
    50
  • Preço
    To be negotiated
  • Detalhes da embalagem
    a ser negociado
  • Tempo de entrega
    a ser negociado
  • Termos de pagamento
    D/A, T/T, L/C, D/P
  • Habilidade da fonte
    10000 peças/peças por mês

36JXL50K.38ZYN Motor de engrenagem planetária DC escovado 12v 24v, com versão de baixo ruído de engrenagens helicoidais

  • 36JXL50K.38ZYN Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
Obtenha o preço contacto

PincelemMotor de engrenagem planetária DC36JXL50K.38ZYN Série



Motor- GeralEspecificações:

Rolamentos: Rolamentos de esferas de alta qualidade

Ímã: Ímã de ferrita dura, de 2 polos

Classe de proteção: IP50 (opcional para IP54)

Classe de isolamento: Classe F / Temperatura de funcionamento: -40°C~+140°C

Opção: Instalação e eixo de desempenho de tensão personalizados



38ZYN Motor principalEspecificação técnica:

Modelo Unidade 38ZYN01A 38ZYN02A 38ZYN03A 38ZYN04A
Voltagem nominal VDC 24v (opcional para 12v até 60vdc)
Sem velocidade de carga Rpm 3950 3950 3950 3950
Torque nominal mN.m 55 70 100 120
Velocidade nominal Rpm 3300 3250 3200 3200
Corrente nominal A 1.13 1.42 2.0 2.4
Potência de saída W 19 23.8 33.5 40
Peso G 260 300 350 390
Comprimento do motor - Não. 60 70 80 90





36JXL50K Especificações da caixa de engrenagens planetária:

AnelMArterial Em póMetal
LocalizaçãoOsaída todos os rolamentos
Max. RadialLOad (10mm deFLange) ≤100 N
Max. - O quê?SHaftAxalLoad ≤50N
RadialPcolocaçãoSsemana (Nouvido paraFLange) ≤ 0.07mm
AxialPcolocaçãoSHaft ≤ 0.3mm
Reacção negativaNo-carga) ≤2.5°
Max.Cabeçat PressF- Não.FOrce ≤120N



ReduçãoRAção T nominal máximoOrcaPermitido Max.MOmenárioTOrcaPermitido Eficiência L (mm) Peso ((g)
O que fazer? 1/14 O que é a Bíblia? 1/19 O que fazer? 1/22 O que fazer? 1/27 1/35 2.0 N.m. 6N.m 81% 38.4±0.5 240
1/49 1/59 1/68 1/82 1/95 O que fazer? 1/15 4.0 N.m. 10N.m 73% 45.7±0.5 280

1/181 1/218 1/253 1/305 1/354

1/426 1/495 1/596

 5.0N.m 12N.m 66% 53.0±0.5 330





36JXL50K.38ZYN01AEquipamento planetárioMotorEspecificações:

Taxa de redução Unidade 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Eficiência   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 282.1 207.9 179.5 146.3 112.9 80.6 66.9 58.1 48.2 41.6 34.3 21.8 18.1 15.6 13.0 11.2 9.3 8.0 6.6
Torque nominal Nm 0.6 0.8 1.0 1.2 1.6 2.0 2.4 2.7 3.3 3.8 4.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0
Velocidade nominal Rpm 235.7 173.7 150.0 122.2 94.3 67.3 55.9 48.5 40.2 34.7 28.7 18.2 15.1 13.0 10.8 9.3 7.7 6.7 5.5





36JXL50K.38ZYN02A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Eficiência   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 282.1 207.9 179.5 146.3 112.9 80.6 66.9 58.1 48.2 41.6 34.3 21.8 18.1 15.6 13.0 11.2 9.3 8.0 6.6
Torque nominal Nm 0.8 1.1 1.2 1.5 2.0 2.5 3.0 3.5 4.0 4.0 4.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0
Velocidade nominal Rpm 232.1 171.1 147.7 120.4 92.9 66.3 55.1 47.8 39.6 34.2 28.3 18.0 14.9 12.8 10.7 9.2 7.6 6.6 5.5





36JXL50K.38ZYN03A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Eficiência   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 282.1 207.9 179.5 146.3 112.9 80.6 66.9 58.1 48.2 41.6 34.3 21.8 18.1 15.6 13.0 11.2 9.3 8.0 6.6
Torque nominal Nm 1.1 1.5 1.8 2.0 2.0 3.6 4.0 4.0 4.0 4.0 4.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0
Velocidade nominal Rpm 228.6 168.4 145.5 118.5 91.4 65.3 54.2 47.1 39.0 33.7 27.8 17.7 14.7 12.6 10.5 9.0 7.5 6.5 5.4





36JXL50K.38ZYN04AEquipamento planetárioMotorEspecificações:

Taxa de redução Unidade 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Eficiência   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 282.1 207.9 179.5 146.3 112.9 80.6 66.9 58.1 48.2 41.6 34.3 21.8 18.1 15.6 13.0 11.2 9.3 8.0 6.6
Torque nominal Nm 1.4 1.8 2.0 2.0 2.0 4.0 4.0 4.0 4.0 4.0 4.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0
Velocidade nominal Rpm 228.6 168.4 145.5 118.5 91.4 65.3 54.2 47.1 39.0 33.7 27.8 17.7 14.7 12.6 10.5 9.0 7.5 6.5 5.4





Engrenagem do motorDesenho:



36JXL50K.38ZYN Motor de engrenagem planetária DC escovado 12v 24v, com versão de baixo ruído de engrenagens helicoidais 0
