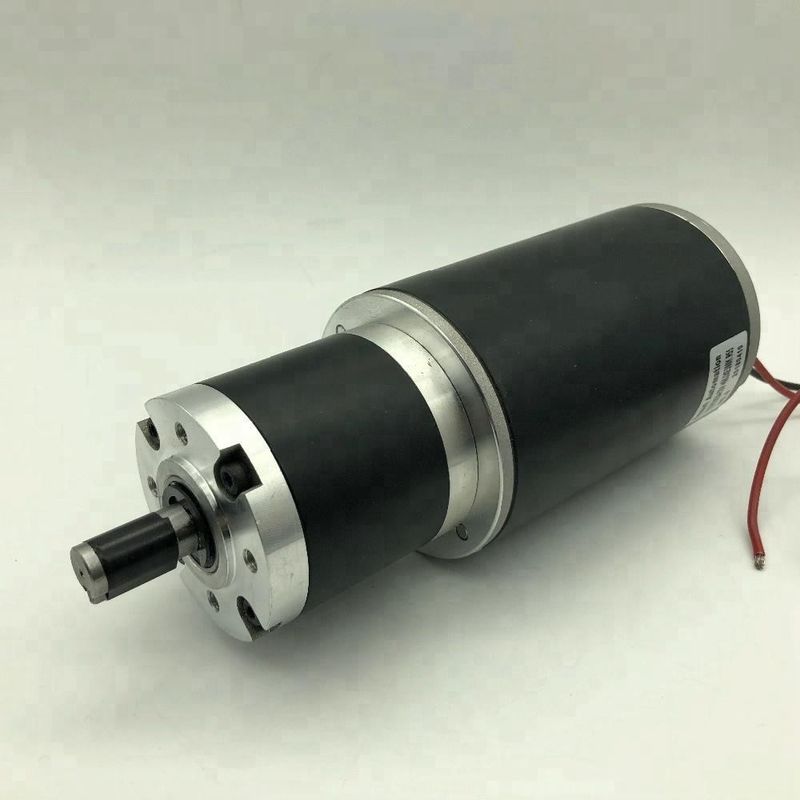

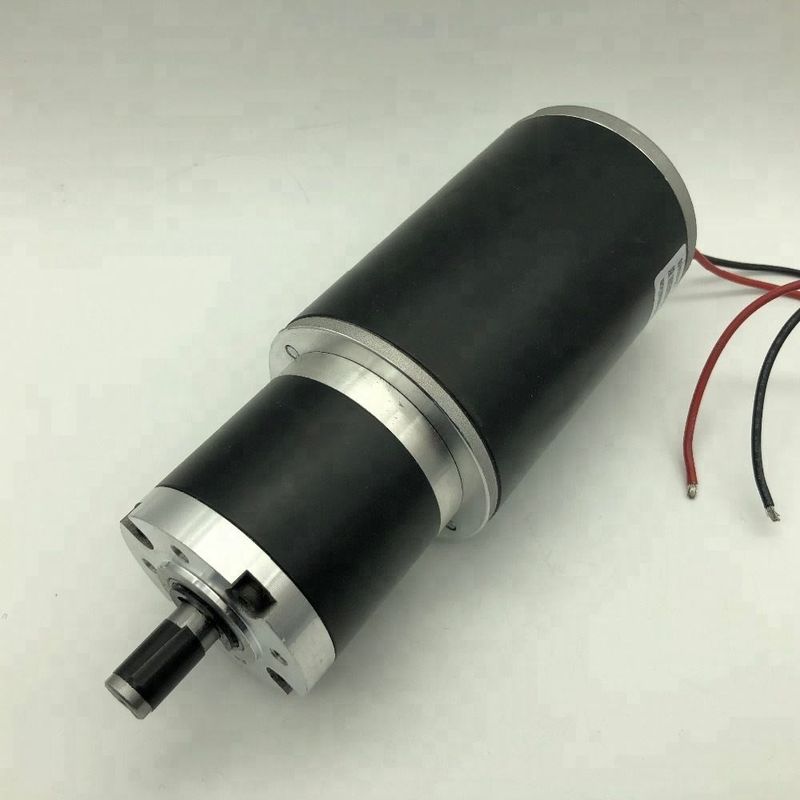

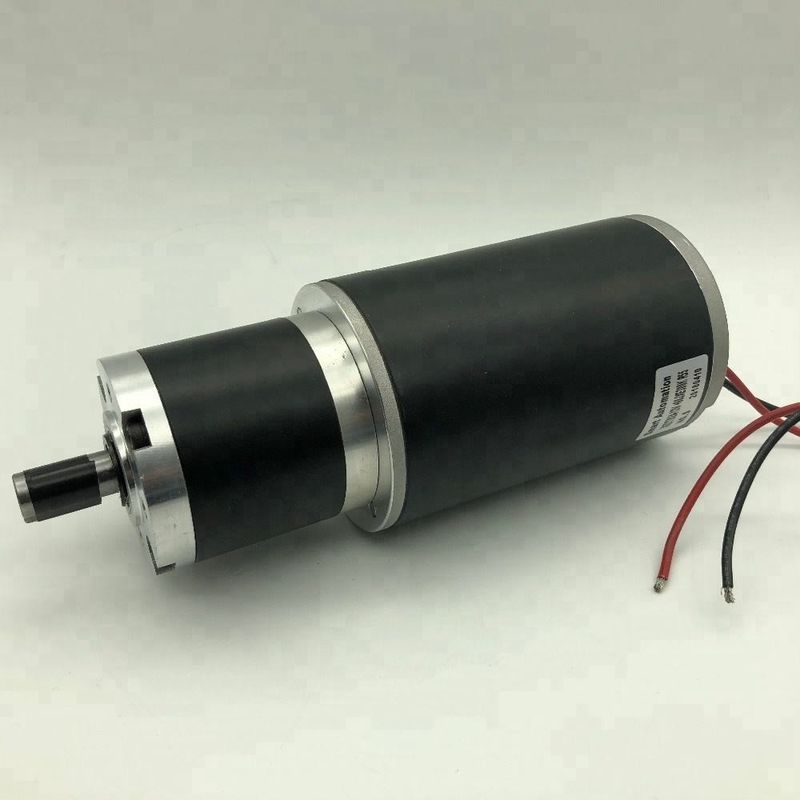

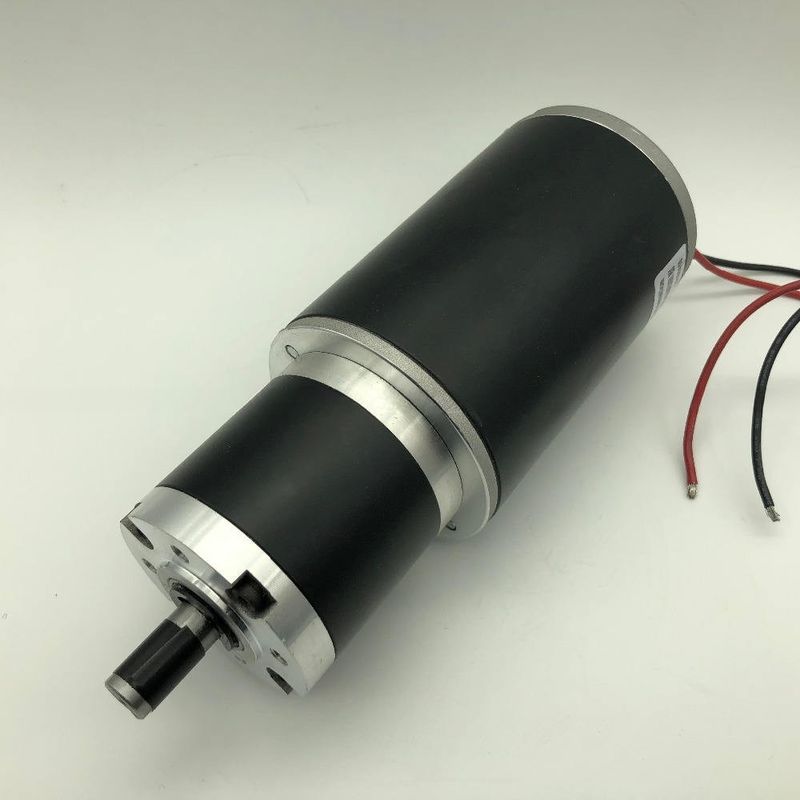

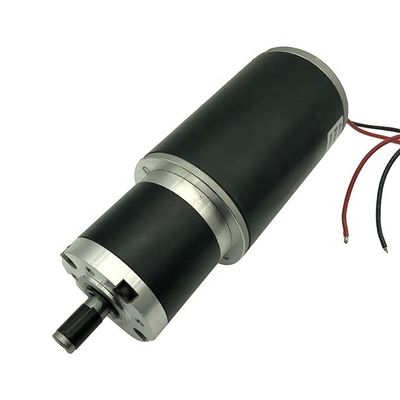

60JXE450K.80ZYT SERIES High Power 24v 48v DC Motor High Torque Low Speed

Série 60JXE450K.80ZYT Alta potência 24v 48v Motor DC Alto binário Baixa velocidade

Produtos - Motor de engrenagem planetária DC com escova
  • Destacar

    Motor CC de alta potência 60JXE450K.80ZYT

    ,

    motor CC de alta potência com cabeça de engrenagem planetária

    ,

    60JXE450K.80ZYT motor de corrente contínua de 48v de alto binário

  • Garantia
    3 anos
  • Porto
    SHANGHAI
  • Velocidade ((RPM))
    personalizado
  • Corrente contínua ((A))
    personalizado
  • Utilização
    BOAT, Carro, Bicicleta elétrica, VAN, Eletrodoméstico, máquina
  • Tipo
    Motor de engrenagem
  • Torque
    personalizado
  • Construção
    Imã permanente
  • Comutação
    Sem escovas
  • Proteger a característica
    A prova de gotas
  • Eficiência
    IE 1
  • Lugar de origem
    Changzhou China
  • Marca
    SMART AUTOMATION
  • Certificação
    CE
  • Número do modelo
    60jxe450k.80zyt
  • Quantidade de ordem mínima
    50
  • Preço
    To be negotiated
  • Detalhes da embalagem
    A negociar
  • Tempo de entrega
    A negociar
  • Termos de pagamento
    D/A, T/T, L/C, D/P
  • Habilidade da fonte
    10000 peças/peças por mês

Série 60JXE450K.80ZYT Alta potência 24v 48v Motor DC Alto binário Baixa velocidade

  • 60JXE450K.80ZYT SERIES High Power 24v 48v DC Motor High Torque Low Speed
  • 60JXE450K.80ZYT SERIES High Power 24v 48v DC Motor High Torque Low Speed
  • 60JXE450K.80ZYT SERIES High Power 24v 48v DC Motor High Torque Low Speed
  • 60JXE450K.80ZYT SERIES High Power 24v 48v DC Motor High Torque Low Speed
  • 60JXE450K.80ZYT SERIES High Power 24v 48v DC Motor High Torque Low Speed
Obtenha o preço contacto

PincelemMotor de engrenagem planetária de corrente contínua 60JXE45- Está bem.80Série ZYT



Motor- GeralEspecificações:

Rolamentos: Rolamentos de esferas de alta qualidade

Ímã: Ímã de ferrita dura, de 2 polos

Classe de proteção: IP50 (opcional para IP54)

Classe de isolamento: Classe F / Temperatura de funcionamento: -40°C~+140°C

Certificações: CE e ROHS



80ZYTMotor principalEspecificação técnica:

Modelo Unidade 80ZYT01A 80ZYT02A 80ZYT03A 80ZYT04A
Voltagem nominal VDC 24v (opcional para 12v até 220vdc)
Sem velocidade de carga Rpm 3600 3600 3500 3500
Torque nominal N.m 0.6 0.8 1.0 1.2
Velocidade nominal Rpm 3150 3150 3050 3050
Corrente nominal A 10.0 13.5 15.5 20.0
Potência de saída W 200 265 320 383
Peso Quilos 2.5 3 3.5 4.0
Comprimento do motor - Não. 120 140 160 175



60JXE45- Está bem. Especificações da caixa de engrenagens planetária:

AnelMArterial Metal
LocalizaçãoOsaída Rolamentos de esferas
Max. RadialLoad (10 mm deFLange) ≤ 400N
Max. - O quê?SHaftAxalLoad ≤ 120 N
RadialPcolocaçãoSsemana (Nouvido paraFLange) ≤ 0,08 mm
AxialPcolocaçãoSHaft ≤ 0,4 mm
Reacção negativaNo-carga) ≤2.5°
Max.Cabeçat PressF- Não.FOrce ≤ 300N



ReduçãoRAção Número máximo nominal TOrcaPermitido Max.MOmenárioTOrcaPermitido Eficiência L (mm) Peso ((g)
1/3.6 1/4.25 1/5.33 4 Nm 12 Nm 90% 40.3±0.5 520
O que é a Bíblia? 1/12 18 N.m 50N.m 81% 530,8 ± 0.5 710
1/83 1/52 1/61 1/72 1/96 1/121 36 N.m 100N.m 73% 67.2±0.5 900

1/154 1/187 1/220 1/260 1/307

1/409 1/514 1/645 1/809

 45 Nm 110N.m 66% 800,6 ± 0.5 1100





60JXE45- Está bem..80ZYT01A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Eficiência   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Torque nominal Nm 1.9 2.3 2.9 6.3 7.3 8.7 11.2 13.6 18.8 22.8 26.7 31.5 36.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Velocidade nominal Rpm 875.0 741.2 591.0 242.3 210.0 175.0 137.0 112.5 73.3 60.6 51.6 43.8 32.8 26.0 20.5 16.8 14.3 12.1 10.3 7.7 6.1 4.9 3.9





60JXE45- Está bem..80ZYT02A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Eficiência   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Torque nominal Nm 2.6 3.1 3.8 8.4 9.7 11.7 14.9 18.0 25.1 30.4 35.6 36.0 36.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Velocidade nominal Rpm 875.0 741.2 591.0 242.3 210.0 175.0 137.0 112.5 73.3 60.6 51.6 43.8 32.8 26.0 20.5 16.8 14.3 12.1 10.3 7.7 6.1 4.9 3.9





60JXE45- Está bem..80ZYT03A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Eficiência   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 972.2 823.5 656.7 269.2 233.3 194.4 152.2 125.0 81.4 67.3 57.4 48.6 36.5 28.9 22.7 18.7 15.9 13.5 11.4 8.6 6.8 5.4 4.3
Torque nominal Nm 3.2 3.8 4.8 10.5 12.2 14.6 18.0 18.0 31.4 36.0 36.0 36.0 36.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Velocidade nominal Rpm 847.2 717.6 572.2 234.6 203.3 169.4 132.6 108.9 70.9 58.7 50.0 42.4 41.7 25.2 19.8 16.3 13.9 11.7 9.9 7.5 5.9 4.7 3.8





60JXE45- Está bem..80ZYT04A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Eficiência   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 972.2 823.5 656.7 269.2 233.3 194.4 152.2 125.0 81.4 67.3 57.4 48.6 36.5 28.9 22.7 18.7 15.9 13.5 11.4 8.6 6.8 5.4 4.3
Torque nominal Nm 3.9 4.0 4.0 12.6 14.6 17.5 18.0 18.0 36.0 36.0 36.0 36.0 36.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Velocidade nominal Rpm 847.2 717.6 572.2 234.6 203.3 169.4 132.6 108.9 70.9 58.7 50.0 42.4 41.7 25.2 19.8 16.3 13.9 11.7 9.9 7.5 5.9 4.7 3.8







Engrenagem do motorDesenho:
