60JXE450K.76ZYT Big Torque Pmdc Brush Dc Motor Planetary Gear Motors 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm

60JXE450K.76ZYT Grande Torque Pmdc Brush Dc Motor De Engrenagem Planetária Motores 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm

Produtos - Motor de engrenagem planetária DC com escova
  • Destacar

    60JXE450K.63ZYT Motores planetários com engrenagem

    ,

    60JXE450K.63ZYT PMDC motor escovado

    ,

    Motores de engrenagem planetária 12v 45Nm

  • Garantia
    3 anos
  • Porto
    SHANGHAI
  • Velocidade ((RPM))
    5 rpm ~ 1000 rpm
  • Corrente contínua ((A))
    personalizado
  • Utilização
    BOAT, Carro, VAN, Eletrodoméstico, máquina
  • Tipo
    Motor de engrenagem
  • Torque
    1 N.m~45 N.m.
  • Construção
    Imã permanente
  • Comutação
    Sem escovas
  • Proteger a característica
    A prova de gotas
  • Eficiência
    IE 1
  • Lugar de origem
    Changzhou China
  • Marca
    SMART AUTOMATION
  • Certificação
    CE
  • Número do modelo
    60JXE450K.76ZYT
  • Quantidade de ordem mínima
    50
  • Preço
    To be negotiated
  • Detalhes da embalagem
    A negociar
  • Tempo de entrega
    A negociar
  • Termos de pagamento
    D/A, T/T, L/C, D/P
  • Habilidade da fonte
    10000 peças/peças por mês

60JXE450K.76ZYT Grande Torque Pmdc Brush Dc Motor De Engrenagem Planetária Motores 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm

  • 60JXE450K.76ZYT Big Torque Pmdc Brush Dc Motor Planetary Gear Motors 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm
  • 60JXE450K.76ZYT Big Torque Pmdc Brush Dc Motor Planetary Gear Motors 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm
  • 60JXE450K.76ZYT Big Torque Pmdc Brush Dc Motor Planetary Gear Motors 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm
  • 60JXE450K.76ZYT Big Torque Pmdc Brush Dc Motor Planetary Gear Motors 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm
Obtenha o preço contacto

PincelemMotor de engrenagem planetária de corrente contínua 60JXE45- Está bem.76Série ZYT



Motor- GeralEspecificações:

Rolamentos: Rolamentos de esferas de alta qualidade

Ímã: Ímã de ferrita dura, de 2 polos

Classe de protecção: IP54

Classe de isolamento: Classe F / Temperatura de funcionamento: -40°C~+140°C

Certificações: CE e ROHS



76ZYTMotor principalEspecificação técnica:

Modelo Unidade 76ZYT01A 76ZYT02A 76ZYT03A 76ZYT04A 76ZYT05A 76ZYT06A
Voltagem nominal VDC 24v (opcional para 12v até 220vdc)
Sem velocidade de carga Rpm 3900 3800 3800

3800

3800



 3800 3800
Torque nominal N.m 0.31 0.50 0.70

0.8

0.80



 0.90 1.0
Velocidade nominal Rpm 3300 3200 3200 3200 3200 3200
ClassificadosCorrente A 6.0 9.0 12.5 15.0 16.5 18.0
Potência de saída W 107 167 217 268 301 335
Peso Quilos 1.5 2.0 2.5 2.85 3.0 3.15
Comprimento do motor - Não. 98 118 138 150 160 171



60JXE45- Está bem. Especificações da caixa de engrenagens planetária:

AnelMArterial Metal
LocalizaçãoOsaída Rolamentos de esferas
Max. RadialLoad (10 mm deFLange) ≤ 400N
Max. - O quê?SHaftAxalLoad ≤ 120 N
RadialPcolocaçãoSsemana (Nouvido paraFLange) ≤ 0,08 mm
AxialPcolocaçãoSHaft ≤ 0,4 mm
Reacção negativaNo-carga) ≤2.5°
Max.Cabeçat PressF- Não.FOrce ≤ 300N



ReduçãoRAção Número máximo nominal TOrcaPermitido Max.MOmenárioTOrcaPermitido Eficiência L (mm) Peso ((g)
1/3.6 1/4.25 1/5.33 4 Nm 12 Nm 90% 40.3±0.5 520
O que é a Bíblia? 1/12 18 N.m 50N.m 81% 530,8 ± 0.5 710
1/83 1/52 1/61 1/72 1/96 1/121 36 N.m 100N.m 73% 67.2±0.5 900

1/154 1/187 1/220 1/260 1/307

1/409 1/514 1/645 1/809

 45 Nm 110N.m 66% 800,6 ± 0.5 1100





60JXE45- Está bem..76ZYT01A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Eficiência   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 1083.3 917.6 731.7 300.0 260.0 216.7 169.6 139.3 90.7 75.0 63.9 54.2 40.6 32.2 25.3 20.9 17.7 15.0 12.7 9.5 7.6 6.0 4.8
Torque nominal Nm 1.0 1.2 1.5 3.3 3.8 4.5 5.8 7.0 9.7 11.8 13.8 16.3 21.7 27.4 31.5 38.3 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Velocidade nominal Rpm 916.7 776.5 619.1 253.8 220.0 183.3 143.5 117.9 76.7 63.5 54.1 45.8 34.4 27.3 21.4 17.6 15.0 12.7 10.7 8.1 6.4 5.1 4.1



60JXE45- Está bem..76ZYT02A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Eficiência   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 1055.6 894.1 712.9 292.3 253.3 211.1 165.2 135.7 88.4 73.1 62.3 52.8 39.6 31.4 24.7 20.3 17.3 14.6 12.4 9.3 7.4 5.9 4.7
Torque nominal Nm 1.6 1.9 2.4 5.3 6.1 7.3 9.3 11.3 15.7 19.0 22.3 26.3 35.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Velocidade nominal Rpm 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0



60JXE45- Está bem..76ZYT03A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Eficiência   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 1055.6 894.1 712.9 292.3 253.3 211.1 165.2 135.7 88.4 73.1 62.3 52.8 39.6 31.4 24.7 20.3 17.3 14.6 12.4 9.3 7.4 5.9 4.7
Torque nominal Nm 2.3 2.7 3.4 7.4 8.5 10.2 13.0 15.9 22.0 26.6 31.2 36.0 36.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Velocidade nominal Rpm 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0



60JXE45- Está bem..76ZYT04A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Eficiência   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 1055.6 894.1 712.9 292.3 253.3 211.1 165.2 135.7 88.4 73.1 62.3 52.8 39.6 31.4 24.7 20.3 17.3 14.6 12.4 9.3 7.4 5.9 4.7
Torque nominal Nm 2.6 3.1 3.8 8.4 9.7 11.7 14.9 18.0 25.1 30.4 35.6 36.0 36.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Velocidade nominal Rpm 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0



60JXE45- Está bem..76ZYT05A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Eficiência   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 1055.6 894.1 712.9 292.3 253.3 211.1 165.2 135.7 88.4 73.1 62.3 52.8 39.6 31.4 24.7 20.3 17.3 14.6 12.4 9.3 7.4 5.9 4.7
Torque nominal Nm 2.9 3.4 4.0 9.5 10.9 13.1 16.8 18.0 28.3 34.2 36.0 36.0 36.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Velocidade nominal Rpm 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0



60JXE45- Está bem..76ZYT06A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Eficiência   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 1055.6 894.1 712.9 292.3 253.3 211.1 165.2 135.7 88.4 73.1 62.3 52.8 39.6 31.4 24.7 20.3 17.3 14.6 12.4 9.3 7.4 5.9 4.7
Torque nominal Nm 3.2 3.8 4.0 10.5 12.2 14.6 18.0 18.0 31.4 36.0 36.0 36.0 36.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Velocidade nominal Rpm 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0









Engrenagem do motorDesenho:



60JXE450K.76ZYT Grande Torque Pmdc Brush Dc Motor De Engrenagem Planetária Motores 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm 0

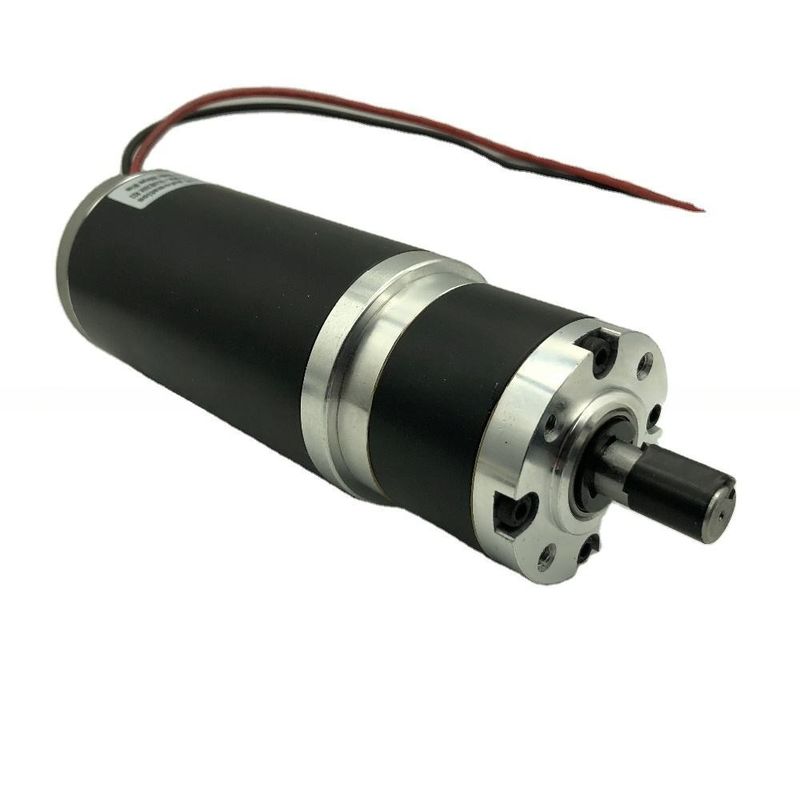

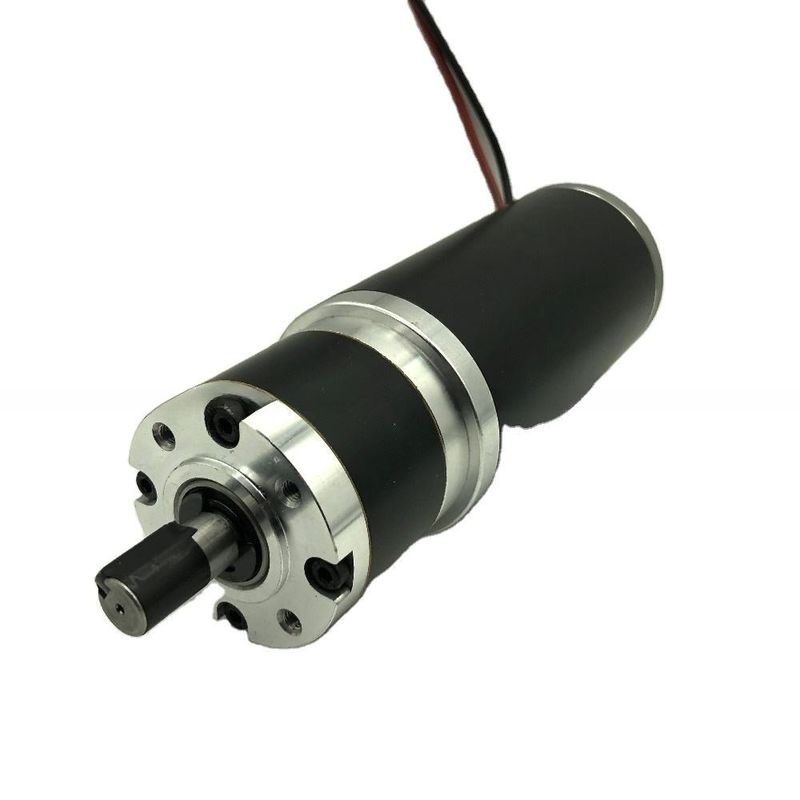

Imagem do motor:

60JXE450K.63ZYT Big Torque Permanent Magnet Brush Dc Planetary Geared Motors 12v 24v 36v 48v upto 45Nm

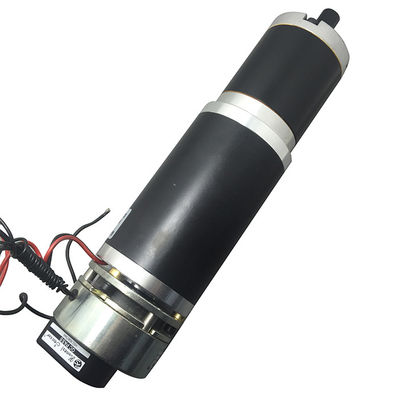

Opção de travagem



60JXE450K.63ZYT Big Torque Permanent Magnet Brush Dc Planetary Geared Motors 12v 24v 36v 48v upto 45Nm









opção de codificador



60JXE450K.63ZYT Big Torque Permanent Magnet Brush Dc Planetary Geared Motors 12v 24v 36v 48v upto 45Nm
