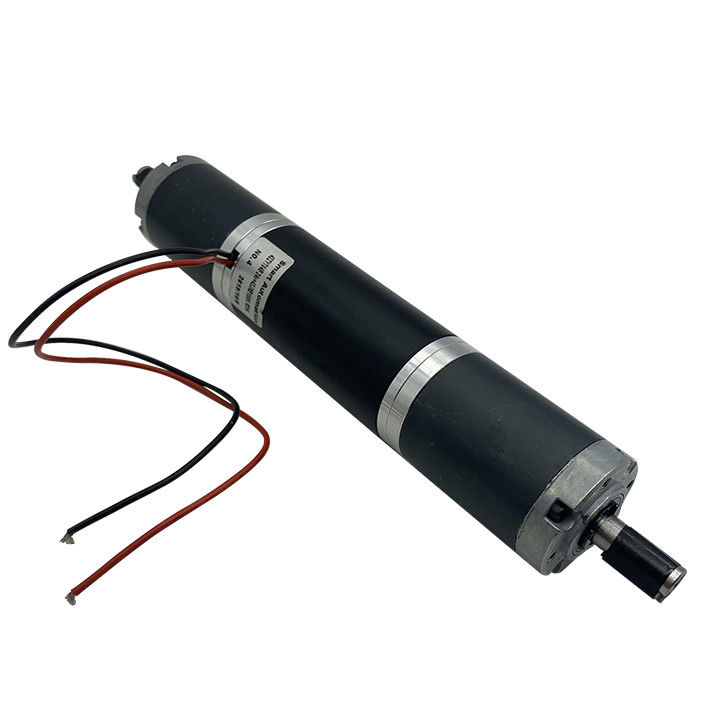

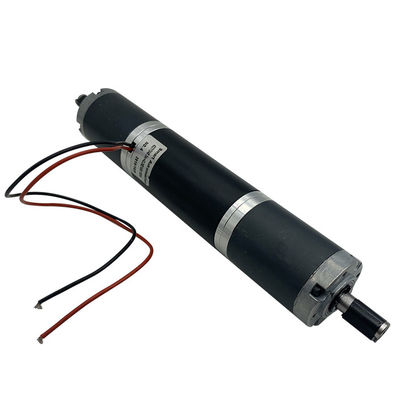

42JXLG200K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version

42JXLG200K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, com versão de baixo ruído de engrenagens helicoidais

Produtos - Motor de engrenagem planetária DC com escova
  • Garantia
    3 anos
  • Porto
    SHANGHAI
  • Corrente
    adaptado para diferentes potências
  • Velocidade ((RPM))
    adaptado para diferentes potências
  • Corrente contínua ((A))
    personalizado
  • Utilização
    Automóvel, Bicicleta elétrica, FAN, Eletrodoméstico, máquina, robô
  • Tipo
    Motor de engrenagem
  • Torque
    até 15 Nm
  • Construção
    Imã permanente
  • Comutação
    Sem escovas
  • Proteger a característica
    A prova de gotas
  • Eficiência
    IE 1
  • Lugar de origem
    Changzhou China
  • Marca
    SMART AUTOMATION
  • Certificação
    CE
  • Número do modelo
    42JXLG200K.42ZYT
  • Quantidade de ordem mínima
    50
  • Preço
    To be negotiated
  • Detalhes da embalagem
    A ser negociado
  • Tempo de entrega
    A ser negociado
  • Termos de pagamento
    D/A, T/T, L/C, D/P
  • Habilidade da fonte
    10000 peças/peças por mês

42JXLG200K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, com versão de baixo ruído de engrenagens helicoidais

  • 42JXLG200K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
Obtenha o preço contacto

PincelemMotor de engrenagem planetária DC42JXLG20- Está bem.42Série ZYT





Motor- GeralEspecificações:

Rolamentos: Rolamentos de esferas de alta qualidade

Ímã: Ímã de ferrita dura, de 2 polos

Classe de protecção: IP40

Classe de isolamento: Classe F / Temperatura de funcionamento: -40°C~+140°C

Certificações: CE e ROHS



Opções:

Configurações personalizadas de tensão, enrolamento, eixo, montagem e chumbo

Circuito de supressão EMI/RFI; Proteção térmica

Isolamento de alta temperatura da classe H



A seguir estão apenas os modelos típicos

Fornecemos voltagem personalizada, especificação, eixo, montagem e motor.

Engrenagens helicoidais, versão de baixo ruído







42ZYTMotor principalEspecificação técnica:

Modelo Unidade 42ZYT01A 42ZYT02A 42ZYT03A 42ZYT04A 42ZYT05A
Voltagem nominal VDC 24v (opcional para 12v até 60vdc)
Sem velocidade de carga Rpm 4200 4200 3800 4200 4200
Torque nominal mN.m 38 43 57 70 105
Velocidade nominal Rpm 3600 3600 3100 3600 3600
ClassificadosCorrente A 0.86 0.98 1.2 1.6 2.3
Potência de saída W 14.5 16.2 18.50 26.5 40
Peso G 390 460 500 540 700
Comprimento do motor - Não. 70 80 85 90 115



42JXLG20- Está bem. Especificações da caixa de engrenagens planetária:



AnelMArterial Metal
LocalizaçãoOsaída todos os rolamentos
Max. RadialLOad (12mm deFLange) ≤200 N
Max. - O quê?SHaftAxalLoad ≤100 N
RadialPcolocaçãoSsemana (Nouvido paraFLange) ≤ 0.06mm
AxialPcolocaçãoSHaft ≤ 0.3mm
Reacção negativaNo-carga) ≤2.5°
Max.Cabeçat PressF- Não.FOrce ≤150 N





42JXLG200K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, com versão de baixo ruído de engrenagens helicoidais 0

* Engrenagem helicoidal baixo ruído



* LargeTOrcaOsaídae Long Life Span com Segmented Design Plus Needle Bearing





ReduçãoRAção T nominal máximoOrcaPermitido Max.MOmenárioTOrcaPermitido Eficiência L (mm) Peso ((g)
1/3,71 1/5.18 2.0 N.m 5.0 N.m 90% 34.2±0.5 265
O que é a Bíblia? 1/14 1/22O que fazer? 1/27 8.0 N.m 20 N.m 81% 490,6 ± 0.5 380

1/49 1/59 1/68

1/82 1/95 O que fazer? 1/15

 16 N.m 40 N.m 73% 62.0±0.5 475

1/181 1/218 1/253

1/305 1/354 1/426

1/495 1/596

 20 N.m 50 N.m 66% 74.4±0.5 570



42JXLG20- Está bem..42ZYT01A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.71 5.18 14 19 22 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Eficiência   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 1132.1 810.8 300.0 221.1 190.9 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Torque nominal Nm 0.1 0.2 0.4 0.6 0.7 0.8 1.4 1.6 1.9 2.3 2.6 3.2 4.5 5.5 6.3 7.6 8.9 10.7 12.4 14.9
Velocidade nominal Rpm 970.4 695.0 257.1 189.5 163.6 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXLG20- Está bem..42ZYT02A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.71 5.18 14 19 22 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Eficiência   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 1132.1 810.8 300.0 221.1 190.9 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Torque nominal Nm 0.1 0.2 0.5 0.7 0.7 0.9 1.5 1.9 2.1 2.6 3.0 3.6 5.1 6.2 7.2 8.7 10.0 12.1 14.0 15.0
Velocidade nominal Rpm 970.4 695.0 257.1 189.5 163.6 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXLG20- Está bem..42ZYT03A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.71 5.18 14 19 22 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Eficiência   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 1024.3 733.6 271.4 200.0 172.7 140.7 77.6 64.4 55.9 46.3 40.0 33.0 21.0 17.4 15.0 12.5 10.7 8.9 7.7 6.4
Torque nominal Nm 0.2 0.3 0.6 0.9 1.0 1.2 2.0 2.5 2.8 3.4 4.0 4.8 6.8 8.2 9.5 11.5 13.3 15.0 15.0 15.0
Velocidade nominal Rpm 835.6 598.5 221.4 163.2 141.0 114.8 63.3 52.5 45.6 37.8 32.6 27.0 17.1 14.2 12.3 10.2 8.8 7.3 6.3 5.2



42JXLG20- Está bem..42ZYT04A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.71 5.18 14 19 22 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Eficiência   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 1132.1 810.8 300.0 221.1 190.9 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Torque nominal Nm 0.2 0.3 0.8 1.1 0.7 1.5 2.5 3.0 3.5 4.2 4.9 5.9 8.4 10.1 11.7 14.1 15.0 15.0 15.0 15.0
Velocidade nominal Rpm 970.4 695.0 257.1 189.5 163.6 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXLG20- Está bem..42ZYT05A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.71 5.18 14 19 22 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Eficiência   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 1132.1 810.8 300.0 221.1 190.9 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Torque nominal Nm 0.4 0.5 1.2 1.6 0.7 2.3 3.8 4.5 5.2 6.3 7.3 8.8 12.5 15.0 15.0 15.0 15.0 15.0 15.0 15.0
Velocidade nominal Rpm 970.4 695.0 257.1 189.5 163.6 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



Engrenagem do motorDesenho:





42JXLG200K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, com versão de baixo ruído de engrenagens helicoidais 1





Imagem do motor



42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version





Opção: travão integrado

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version







Opção: Encoder integrado

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version



Opção: duas caixas de velocidades

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version
