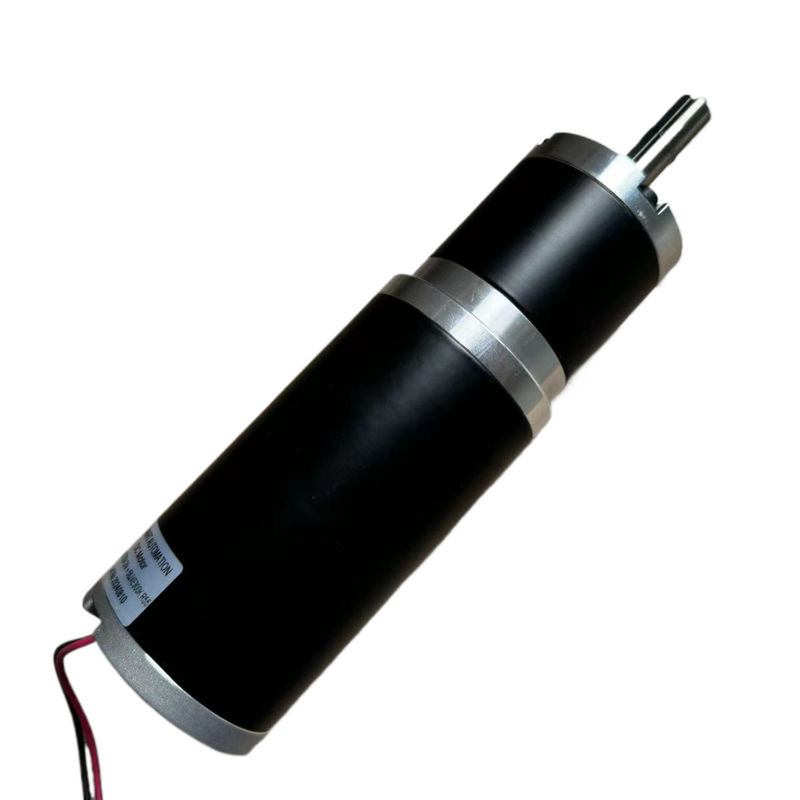

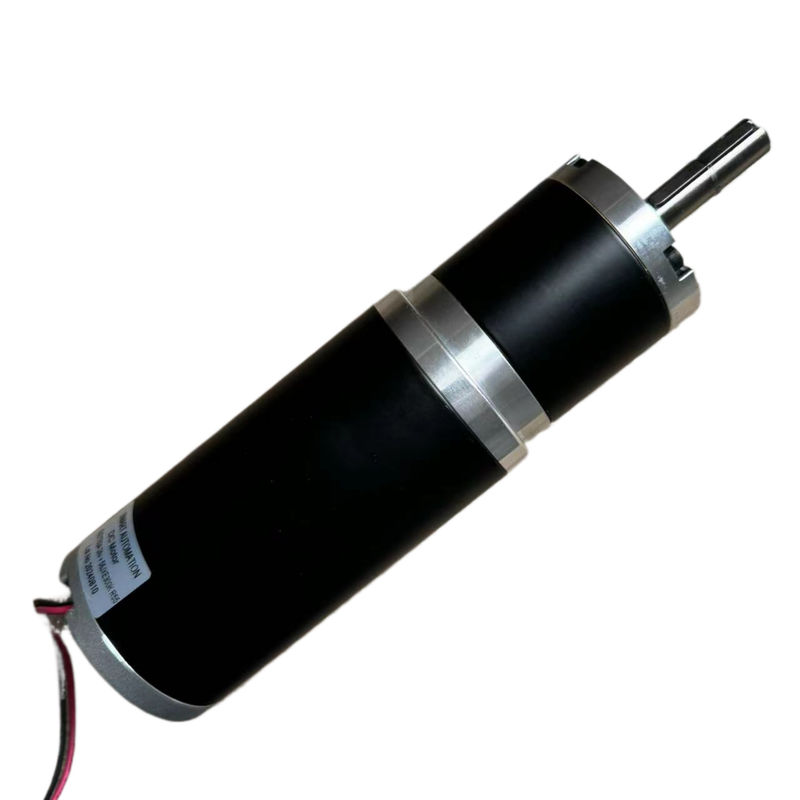

60JXE450K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm

60JXE450K.63ZYT Seires Alto Torque DC Motor Planetário Com Engrenagem 12vdc 24vdc 36vdc 48vdc Com Redutor Planetário Até 30Nm

Produtos - Motor de engrenagem planetária DC com escova
  • Destacar

    Motor de engrenagem planetária de corrente contínua 12VDC

    ,

    Motor de engrenagem planetária de corrente contínua de 48VDC

    ,

    Motor de engrenagem planetária de 30 Nm DC

  • Garantia
    3 anos
  • Porto
    SHANGHAI
  • Corrente
    Personalizado
  • Velocidade ((RPM))
    5 rpm até 3000 rpm
  • Corrente contínua ((A))
    personalizado
  • Utilização
    BOAT, Carro, Bicicleta elétrica, FAN, Eletrodoméstico, Instrumento cosmético, máquina, robô
  • Tipo
    Motor de engrenagem
  • Torque
    até 30 Nm
  • Construção
    Imã permanente
  • Comutação
    Sem escovas
  • Proteger a característica
    A prova de gotas
  • Eficiência
    IE 1
  • Lugar de origem
    Changzhou China
  • Marca
    SMART AUTOMATION
  • Certificação
    CE
  • Número do modelo
    60jxe450k.63ZYT
  • Quantidade de ordem mínima
    50
  • Preço
    To be negotiated
  • Detalhes da embalagem
    A ser negociado
  • Tempo de entrega
    A ser negociado
  • Termos de pagamento
    D/A, T/T, L/C, D/P
  • Habilidade da fonte
    10000 peças/peças por mês

60JXE450K.63ZYT Seires Alto Torque DC Motor Planetário Com Engrenagem 12vdc 24vdc 36vdc 48vdc Com Redutor Planetário Até 30Nm

  • 60JXE450K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 60JXE450K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
Obtenha o preço contacto

PincelemMotor de engrenagem planetária de corrente contínua 60JXE45Série 0K.63ZYT



Motor- GeralEspecificações:

Rolamentos: Rolamentos de esferas de alta qualidade

Ímã: Ímã de ferrita dura, de 2 polos

Classe de proteção: IP50 (opcional para IP54)

Classe de isolamento: Classe F / Temperatura de funcionamento: -40°C~+140°C

认证:CE 和 ROHS Certificações: CE e ROHS



63ZYTMotor principalEspecificação técnica:

Modelo Unidade 63ZYT01A 63ZYT01B 63ZYT02A 63ZYT03A 63ZYT03B 63ZYT04A
Voltagem nominal VDC 24v (opcional para 12v até 220vdc)
Sem velocidade de carga Rpm 3600 4700 3600 3600 4700 3600
Torque N.m 0.15 0.20 0.31 0.40 0.40 0.50
Velocidade nominal Rpm 3200 4000 3100 3000 4000 3000
ClassificadosCorrente A 2.8 5.5 5.8 7.0 10.5 9.0
Potência de saída W 50 84 100 125 168 157
Peso Quilos 1 1 1.2 1.35 1.35 1.5
Comprimento do motor - Não. 95 95 110 125 125 140



60JXE45- Está bem. Especificações da caixa de engrenagens planetária:

AnelMArterial Metal
LocalizaçãoOsaída Rolamentos de esferas
Max. RadialLoad (10 mm deFLange) ≤ 400N
Max. - O quê?SHaftAxalLoad ≤ 120 N
RadialPcolocaçãoSsemana (Nouvido paraFLange) ≤ 0,08 mm
AxialPcolocaçãoSHaft ≤ 0,4 mm
Reacção negativaNo-carga) ≤2.5°
Max.Cabeçat PressF- Não.FOrce ≤ 300N
ReduçãoRAção Número máximo nominal TOrcaPermitido Max.MOmenárioTOrcaPermitido Eficiência L (mm) Peso ((g)
1/3.6 1/4.25 1/5.33 4 Nm 12 Nm 90% 40.3±0.5 520
O que é a Bíblia? 1/12 18 N.m 50N.m 81% 530,8 ± 0.5 710
1/83 1/52 1/61 1/72 1/96 1/121 36 N.m 100N.m 73% 67.2±0.5 900

1/154 1/187 1/220 1/260 1/307

1/409 1/514 1/645 1/809

 45 Nm 110N.m 66% 800,6 ± 0.5 1100



60JXE45- Está bem..63ZYT01A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Eficiência   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Torque nominal Nm 0.5 0.6 0.7 1.6 1.8 2.2 2.8 3.4 4.7 5.7 6.7 7.9 10.5 13.2 15.2 18.5 21.8 25.7 30.4 40.5 45.0 45.0 45.0
Velocidade nominal Rpm 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0





60JXE45- Está bem..63ZYT01BEquipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Eficiência   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 1305.6 1105.9 881.8 361.5 313.3 261.1 204.3 167.9 109.3 90.4 77.0 65.3 49.0 38.8 30.5 25.1 21.4 18.1 15.3 11.5 9.1 7.3 5.8
Torque nominal Nm 0.6 0.8 1.0 2.1 2.4 2.9 3.7 4.5 6.3 7.6 8.9 10.5 14.0 17.7 20.3 24.7 29.0 34.3 40.5 45.0 45.0 45.0 45.0
Velocidade nominal Rpm 1111.1 941.2 750.5 307.7 266.7 222.2 173.9 142.9 93.0 76.9 65.6 55.6 41.7 33.1 26.0 21.4 18.2 15.4 13.0 9.8 7.8 6.2 4.9





60JXE45- Está bem..63ZYT02A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Eficiência   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Torque nominal Nm 1.0 1.2 1.5 3.3 3.8 4.5 5.8 7.0 9.7 11.8 13.8 16.3 21.7 27.4 31.5 38.3 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Velocidade nominal Rpm 861.1 729.4 581.6 238.5 206.7 172.2 134.8 110.7 72.1 59.6 50.8 43.1 32.3 25.6 20.1 16.6 14.1 11.9 10.1 7.6 6.0 4.8 3.8





60JXE45- Está bem..63ZYT03A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Eficiência   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Torque nominal Nm 1.3 1.5 1.9 4.2 4.9 5.8 7.5 9.1 12.6 15.2 17.8 21.0 28.0 35.3 40.7 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Velocidade nominal Rpm 833.3 705.9 562.9 230.8 200.0 166.7 130.4 107.1 69.8 57.7 49.2 41.7 31.3 24.8 19.5 16.0 13.6 11.5 9.8 7.3 5.8 4.7 3.7





60JXE45- Está bem..63ZYT03BEquipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Eficiência   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 1305.6 1105.9 881.8 361.5 313.3 261.1 204.3 167.9 109.3 90.4 77.0 65.3 49.0 38.8 30.5 25.1 21.4 18.1 15.3 11.5 9.1 7.3 5.8
Torque nominal Nm 1.3 1.5 1.9 4.2 4.9 5.8 7.5 9.1 12.6 15.2 17.8 21.0 28.0 35.3 40.7 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Velocidade nominal Rpm 1111.1 941.2 750.5 307.7 266.7 222.2 173.9 142.9 93.0 76.9 65.6 55.6 41.7 33.1 26.0 21.4 18.2 15.4 13.0 9.8 7.8 6.2 4.9





60JXE45- Está bem..63ZYT04A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Eficiência   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Torque nominal Nm 1.6 1.9 2.4 5.3 6.1 7.3 9.3 11.3 15.7 19.0 22.3 26.3 35.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Velocidade nominal Rpm 833.3 705.9 562.9 230.8 200.0 166.7 130.4 107.1 69.8 57.7 49.2 41.7 31.3 24.8 19.5 16.0 13.6 11.5 9.8 7.3 5.8 4.7 3.7





Engrenagem do motorDesenho:



60JXE450K.63ZYT Seires Alto Torque DC Motor Planetário Com Engrenagem 12vdc 24vdc 36vdc 48vdc Com Redutor Planetário Até 30Nm 0
