CHANGZHOU SMART AUTOMATION MOTOR MANUFACTURING CO.,LTD 86-519-86658618 leo.shen@smartautomation.com.cn

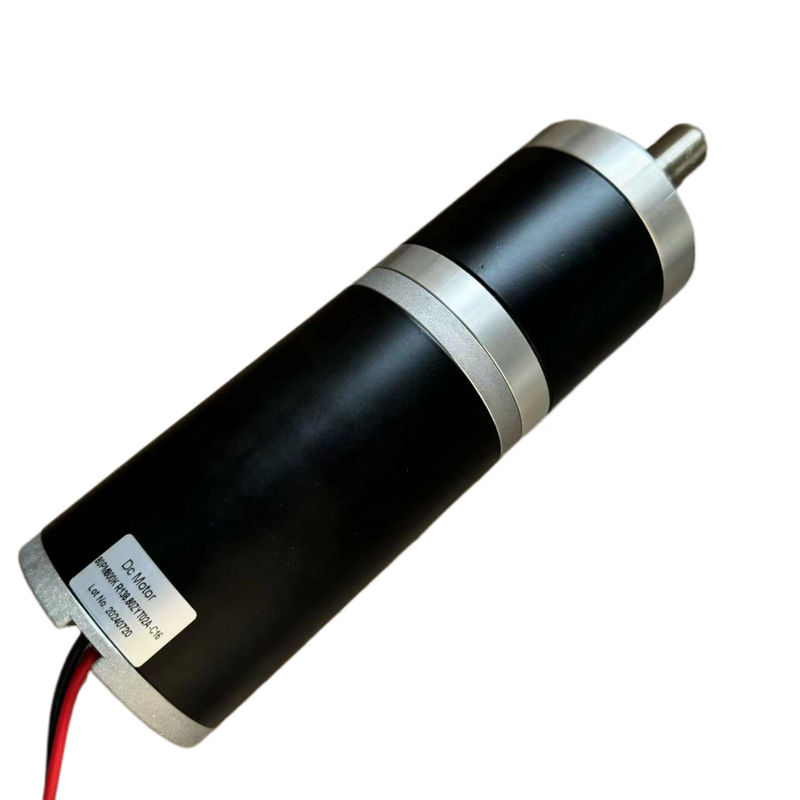

80PMB800K.80ZYT Large Torque 12 Volt 24 Volt 36 Volt 48 Volt Planetary Gear DC Motor Rated Torque Upto 120N.M

80PMB800K.80ZYT Torque grande 12 Volt 24 Volt 36 Volt 48 Volt Engrenagem planetária Motor DC Torque nominal até 120N.M

Produtos - Motor de engrenagem planetária DC com escova
  • Destacar

    Motor DC de engrenagem planetária de 36 volts

    ,

    Motor de corrente contínua de engrenagem planetária de 24 volts

    ,

    Motor DC de engrenagem planetária de 12 volts

  • Garantia
    3 anos
  • Porto
    SHANGHAI
  • Corrente
    adaptado para diferentes potências
  • Velocidade ((RPM))
    5 rpm até 3000 rpm
  • Corrente contínua ((A))
    personalizado
  • Utilização
    BOAT, Carro, Bicicleta elétrica, VAN, Eletrodoméstico, Outros
  • Tipo
    Motor de engrenagem
  • Torque
    até 120 Nm
  • Construção
    Imã permanente
  • Comutação
    Sem escovas
  • Proteger a característica
    A prova de gotas
  • Eficiência
    IE 1
  • Lugar de origem
    Changzhou China
  • Marca
    SMART AUTOMATION
  • Certificação
    CE
  • Número do modelo
    80PMB800K.80ZYT
  • Quantidade de ordem mínima
    50
  • Preço
    To be negotiated
  • Detalhes da embalagem
    A ser negociado
  • Tempo de entrega
    A ser negociado
  • Termos de pagamento
    D/A, T/T, L/C, D/P
  • Habilidade da fonte
    10000 peças/peças por mês

80PMB800K.80ZYT Torque grande 12 Volt 24 Volt 36 Volt 48 Volt Engrenagem planetária Motor DC Torque nominal até 120N.M

  • 80PMB800K.80ZYT Large Torque 12 Volt 24 Volt 36 Volt 48 Volt Planetary Gear DC Motor Rated Torque Upto 120N.M
Obtenha o preço contacto

PincelemMotor de engrenagem planetária DC80PMB800K.80Série ZYT



Motor- GeralEspecificações:

Rolamentos: Rolamentos de esferas de alta qualidade

Ímã: Ímã de ferrita dura, de 2 polos

Classe de proteção: IP50 (opcional para IP54)

Classe de isolamento: Classe F / Temperatura de funcionamento: -40°C~+140°C

Certificações: CE e ROHS



80ZYTMotor principalEspecificação técnica:

Modelo Unidade 80ZYT01A 80ZYT02A 80ZYT03A 80ZYT04A
Voltagem nominal VDC 24v (opcional para 12v até 220vdc)
Sem velocidade de carga Rpm 3600 3600 3500 3500
Torque nominal N.m 0.6 0.8 1.0 1.2
Velocidade nominal Rpm 3150 3150 3050 3050
Corrente nominal A 10.0 13.5 15.5 20.0
Potência de saída W 200 265 320 383
Peso Quilos 2.5 3 3.5 4.0
Comprimento do motor - Não. 120 140 160 175



80PMB800K Especificações da caixa de engrenagens planetária:

AnelMArterial Metal
LocalizaçãoOsaída Rolamentos de esferas
Max. RadialLoad (10 mm deFLange) 600N
Max. - O quê?SHaftAxalLoad 200 N
RadialPcolocaçãoSsemana (Nouvido paraFLange) ≤ 0,1 mm
AxialPcolocaçãoSHaft ≤ 0,6 mm
Reacção negativaNo-carga) ≤ 2,5°
Max.Cabeçat PressF- Não.FOrce 1000N
ReduçãoRAção Número máximo nominal TOrcaPermitido Max.MOmenárioTOrcaPermitido Eficiência L (mm) Peso ((g)
Um terço.551/5.311/6.60 8N.m 12 Nm 90% 55.7± 0.5 1100
A Bíblia, 1/1191/8 30N.m 45N.m 81% 72.2± 0.5 1500
1/261/301/37 60N.m 90N.m 81% 72.2±0.5 1500
1/501/741/921/1111/138 80N.m 120N.m 73% 88.5± 0.5 1800



80PMB800K.80ZYT01A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.55 5.31 6.60 13 19 23 26 30 37 50 74 92 111 135
Eficiência   90% 90% 90% 81% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73%
Sem velocidade de carga Rpm 1014.08 677.97 545.45 276.92 189.47 156.52 138.46 120.00 97.30 72.00 48.65 39.13 32.43 26.67
Torque nominal Nm 1.92 2.87 3.56 6.32 9.23 11.18 12.64 14.58 17.98 21.90 32.41 40.30 48.62 59.13
Velocidade nominal Rpm 887.32 593.22 477.27 242.31 165.79 136.96 121.15 105.00 85.14 63.00 42.57 34.24 28.38 23.33



80PMB800K.80ZYT02A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.55 5.31 6.60 13 19 23 26 30 37 50 74 92 111 135
Eficiência   90% 90% 90% 81% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73%
Sem velocidade de carga Rpm 1014.08 677.97 545.45 276.92 189.47 156.52 138.46 120.00 97.30 72.00 48.65 39.13 32.43 26.67
Torque nominal Nm 2.56 3.82 4.75 8.42 12.31 14.90 16.85 19.44 23.98 29.20 43.22 53.73 64.82 78.84
Velocidade nominal Rpm 887.32 593.22 477.27 242.31 165.79 136.96 121.15 105.00 85.14 63.00 42.57 34.24 28.38 23.33



80PMB800K.80ZYT03A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.55 5.31 6.60 13 19 23 26 30 37 50 74 92 111 135
Eficiência   90% 90% 90% 81% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73%
Sem velocidade de carga Rpm 985.92 659.13 530.30 269.23 184.21 152.17 134.62 116.67 94.59 70.00 47.30 38.04 31.53 25.93
Torque nominal Nm 3.20 4.78 5.94 10.53 15.39 18.63 21.06 24.30 29.97 36.50 54.02 67.16 80.00 80.00
Velocidade nominal Rpm 859.15 574.39 462.12 234.62 160.53 132.61 117.31 101.67 82.43 61.00 41.22 33.15 27.48 22.59



80PMB800K.80ZYT04A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.55 5.31 6.60 13 19 23 26 30 37 50 74 92 111 135
Eficiência   90% 90% 90% 81% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73%
Sem velocidade de carga Rpm 985.92 659.13 530.30 269.23 184.21 152.17 134.62 116.67 94.59 70.00 47.30 38.04 31.53 25.93
Torque nominal Nm 3.83 5.73 7.13 12.64 18.47 22.36 25.27 29.16 35.96 43.80 64.82 80.00 80.00 80.00
Velocidade nominal Rpm 859.15 574.39 462.12 234.62 160.53 132.61 117.31 101.67 82.43 61.00 41.22 33.15 27.48 22.59







Engrenagem do motorDesenho:
