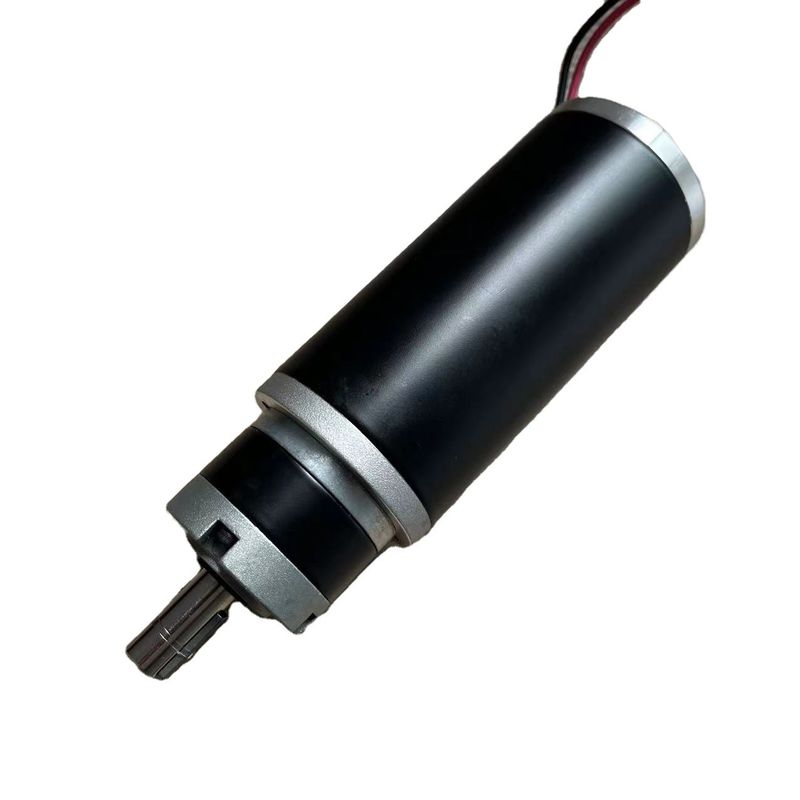

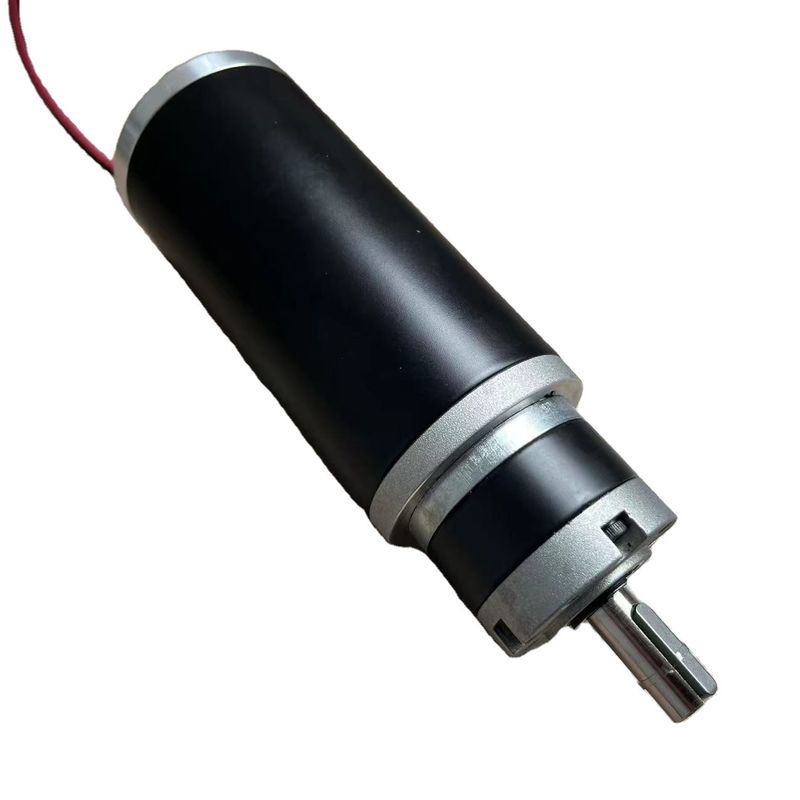

42JXL150K. 52ZYT SERIES High Power 24v 48v DC Motor High Torque Low Speed

42JXL150K. 52ZYT SÉRIE Alta potência 24v 48v motor DC Alto binário Baixa velocidade

Produtos - Motor de engrenagem planetária DC com escova
  • Destacar

    Motor DC de alta potência

    ,

    Motor de corrente contínua de baixa velocidade

    ,

    motor alto da C.C. do torque

  • Garantia
    3 anos
  • Porto
    SHANGHAI
  • Velocidade ((RPM))
    personalizado
  • Corrente contínua ((A))
    personalizado
  • Utilização
    BOAT, Carro, Bicicleta elétrica, VAN, Eletrodoméstico, máquina
  • Tipo
    Motor de engrenagem
  • Torque
    personalizado
  • Construção
    Imã permanente
  • Comutação
    Sem escovas
  • Proteger a característica
    A prova de gotas
  • Eficiência
    IE 1
  • Lugar de origem
    Changzhou China
  • Marca
    SMART AUTOMATION
  • Certificação
    CE
  • Número do modelo
    42JXL150K. 52ZYT
  • Quantidade de ordem mínima
    50
  • Preço
    To be negotiated
  • Detalhes da embalagem
    A negociar
  • Tempo de entrega
    A negociar
  • Termos de pagamento
    D/A, T/T, L/C, D/P
  • Habilidade da fonte
    10000 peças/peças por mês

42JXL150K. 52ZYT SÉRIE Alta potência 24v 48v motor DC Alto binário Baixa velocidade

  • 42JXL150K. 52ZYT SERIES High Power 24v 48v DC Motor High Torque Low Speed
  • 42JXL150K. 52ZYT SERIES High Power 24v 48v DC Motor High Torque Low Speed
Obtenha o preço contacto

PincelemMotor de engrenagem planetária DC42JXL15- Está bem.52Série ZYT



Motor- GeralEspecificações:

Rolamentos: Rolamentos de esferas de alta qualidade

Ímã: Ímã de ferrita dura, de 2 polos

Classe de protecção: IP40

Classe de isolamento: Classe F / Temperatura de funcionamento: -40°C~+140°C

Certificações: CE e ROHS



52ZYTMotor principalEspecificação técnica:

Modelo Unidade 52ZYT01A 52ZYT02A 52ZYT03A 52ZYT04A
Voltagem nominal VDC 24v (opcional para 12v até 60vdc)
Sem velocidade de carga Rpm 4200 4200 4200 4200
Torque nominal N.m 0.11 0.20 0.27 0.35
Velocidade nominal Rpm 3700 3500 3600 3600
Corrente nominal A 2.5 4.2 5.8 7.4
Potência de saída W 42.5 73 102 132
Peso Quilos 0.85 1.0 1.15 1.30
Comprimento do motor - Não. 95 110 125 140



42JXL15- Está bem. Especificações da caixa de engrenagens planetária:

AnelMArterial Em póMetal
LocalizaçãoOsaída todos os rolamentos
Max. RadialLOad (12mm deFLange) ≤200 N
Max. - O quê?SHaftAxalLoad ≤100 N
RadialPcolocaçãoSsemana (Nouvido paraFLange) ≤ 0.06mm
AxialPcolocaçãoSHaft ≤ 0.3mm
Reacção negativaNo-carga) ≤2.5°
Max.Cabeçat PressF- Não.FOrce ≤150 N



42JXL150K. 52ZYT SÉRIE Alta potência 24v 48v motor DC Alto binário Baixa velocidade 0

* Engrenagem helicoidal baixo ruído



ReduçãoRAção T nominal máximoOrcaPermitido Max.MOmenárioTOrcaPermitido Eficiência L (mm) Peso ((g)
1/3,71 1/5.18 1.5 N.m. 4.0 N.m. 90% 31.5±0.5 244
O que é a Bíblia? 1/14 O que fazer? 1/27 4.0 N.m. 12 Nm 81% 42.1±0.5 314

1/49 1/59 1/68

1/82 1/95 O que fazer? 1/15

 10 Nm 25 N.m 73% 52.5±0.5 433

1/181 1/218 1/253

1/305 1/354 1/426

1/495 1/596

 15 N.m 38 N.m 66% 62.9±0.5 519







42JXL15- Está bem..52ZYT01A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Eficiência   90% 90% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 1132.1 810.8 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Torque nominal Nm 0.4 0.5 1.2 1.7 2.4 3.9 4.7 5.5 6.6 7.6 9.2 13.1 15.0 15.0 15.0 15.0 15.0 15.0 15.0
Velocidade nominal Rpm 997.3 714.3 264.3 194.7 137.0 75.5 62.7 54.4 45.1 38.9 32.2 20.4 17.0 14.6 12.1 10.5 8.7 7.5 6.2





42JXL15- Está bem..52ZYT02A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Eficiência   90% 90% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 1132.1 810.8 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Torque nominal Nm 0.7 0.9 2.3 3.1 4.0 7.2 8.6 9.9 10.0 10.0 10.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0
Velocidade nominal Rpm 943.4 675.7 250.0 184.2 129.6 71.4 59.3 51.5 42.7 36.8 30.4 19.3 16.1 13.8 11.5 9.9 8.2 7.1 5.9





42JXL15- Está bem..52ZYT03A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Eficiência   90% 90% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 1132.1 810.8 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Torque nominal Nm 0.9 1.3 3.1 4.0 4.0 9.7 10.0 10.0 10.0 10.0 10.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0
Velocidade nominal Rpm 970.4 695.0 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0





42JXL15- Está bem..52ZYT04A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Eficiência   90% 90% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 1132.1 810.8 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Torque nominal Nm 1.3 1.5 4.0 4.0 4.0 10.0 10.0 10.0 10.0 10.0 10.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0
Velocidade nominal Rpm 970.4 695.0 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0





Engrenagem do motorDesenho:


42JXL150K. 52ZYT SÉRIE Alta potência 24v 48v motor DC Alto binário Baixa velocidade 1
