63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm

63mm 60JXE300K.63ZYT Seires Alto Torque DC Motor Planetário Com Engrenagem 12vdc 24vdc 36vdc 48vdc Com Redutor Planetário Até 30Nm

Produtos - Motor de engrenagem planetária DC com escova
  • Destacar

    Motor de engrenagem planetária de corrente contínua de 24 volts de 63 mm

    ,

    motor planetário de corrente contínua com redutor planetário

    ,

    Motor de corrente contínua planetário de 63 mm de 45 Nm

  • Garantia
    3 anos
  • Porto
    SHANGHAI
  • Corrente
    Personalizado
  • Velocidade ((RPM))
    5 rpm até 3000 rpm
  • Corrente contínua ((A))
    personalizado
  • Utilização
    BOAT, Carro, Bicicleta elétrica, FAN, Eletrodoméstico, Instrumento cosmético, máquina, robô
  • Tipo
    Motor de engrenagem
  • Torque
    até 30 Nm
  • Construção
    Imã permanente
  • Comutação
    Sem escovas
  • Proteger a característica
    A prova de gotas
  • Eficiência
    IE 1
  • Lugar de origem
    Changzhou China
  • Marca
    SMART AUTOMATION
  • Certificação
    CE
  • Número do modelo
    60JXE300K.63ZYT
  • Quantidade de ordem mínima
    50
  • Preço
    To be negotiated
  • Detalhes da embalagem
    A negociar
  • Tempo de entrega
    A negociar
  • Termos de pagamento
    D/A, T/T, L/C, D/P
  • Habilidade da fonte
    10000 peças/peças por mês

63mm 60JXE300K.63ZYT Seires Alto Torque DC Motor Planetário Com Engrenagem 12vdc 24vdc 36vdc 48vdc Com Redutor Planetário Até 30Nm

  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
Obtenha o preço contacto

PincelemMotor de engrenagem planetária DC 60JXE300K.63ZYT série



Motor- GeralEspecificações:

Rolamentos: Rolamentos de esferas de alta qualidade

Ímã: Ímã de ferrita dura, de 2 polos

Classe de proteção: IP50 (opcional para IP54)

Classe de isolamento: Classe F / Temperatura de funcionamento: -40°C~+140°C

Certificações: CE e ROHS



63ZYTMotor principalEspecificação técnica:

Modelo Unidade 63ZYT01A 63ZYT01B 63ZYT02A 63ZYT03A 63ZYT03B 63ZYT04A
Voltagem nominal VDC 24v (opcional para 12v até 220vdc)
Sem velocidade de carga Rpm 3600 4700 3600 3600 4700 3600
Torque nominal N.m 0.15 0.20 0.31 0.40 0.40 0.50
Velocidade nominal Rpm 3200 4000 3100 3000 4000 3000
ClassificadosCorrente A 2.8 5.5 5.8 7.0 10.5 9.0
Potência de saída W 50 84 100 125 168 157
Peso Quilos 1 1 1.2 1.35 1.35 1.5
Comprimento do motor - Não. 95 95 110 125 125 140







60JXE300K Especificações da caixa de engrenagens planetária:

AnelMArterial Metal
LocalizaçãoOsaída Rolamentos de esferas
Max. RadialLoad (10 mm deFLange) ≤ 250 N
Max. - O quê?SHaftAxalLoad ≤ 100N
RadialPcolocaçãoSsemana (Nouvido paraFLange) ≤ 0,08 mm
AxialPcolocaçãoSHaft ≤ 0,4 mm
Reacção negativaNo-carga) ≤ 2,5°
Max.Cabeçat PressF- Não.FOrce ≤ 300N
ReduçãoRAção T nominal máximoOrcaPermitido Max.MOmenárioTOrcaPermitido Eficiência L (mm) Peso ((g)
1/3.6 1/4.3 3.0N.m 9.0N.m 90% 370,8 ± 0.5 489
O que é a Bíblia? 1/13 12.0N.m 36 N.m. 81% 49.5±0.5 681
1/87 1/55 1/65 1/77 1/96 1/121 24.0N.m 72 N.m. 73% 600,8 ± 0.5 871
1/154 1/187 1/220 1/260 1/307 1/409 1/514 1/645 30 N.m. 90 N.m. 66% 71.9±0.5 1066









60JXE300K.63ZYT01A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Eficiência   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 1000.0 837.2 276.9 240.0 200.0 156.5 76.6 65.5 55.4 46.8 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6
Torque nominal Nm 0.5 0.6 1.6 1.8 2.2 2.8 5.1 6.0 7.1 8.4 10.5 13.2 15.2 18.5 21.8 25.7 30.0 30.0 30.0 30.0
Velocidade nominal Rpm 888.9 744.2 246.2 213.3 177.8 139.1 68.1 58.2 49.2 41.6 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0



60JXE300K.63ZYT01BEquipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Eficiência   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 1305.6 1093.0 361.5 313.3 261.1 204.3 100.0 85.5 72.3 61.0 49.0 38.8 30.5 25.1 21.4 18.1 15.3 11.5 9.1 7.3
Torque nominal Nm 0.6 0.8 2.1 2.4 2.9 3.7 6.9 8.0 9.5 11.2 14.0 17.7 20.3 24.7 29.0 30.0 30.0 30.0 30.0 30.0
Velocidade nominal Rpm 1111.1 930.2 307.7 266.7 222.2 173.9 85.1 72.7 61.5 51.9 41.7 33.1 26.0 21.4 18.2 15.4 13.0 9.8 7.8 6.2



60JXE300K.63ZYT02A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Eficiência   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 1000.0 837.2 276.9 240.0 200.0 156.5 76.6 65.5 55.4 46.8 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6
Torque nominal Nm 1.0 1.2 3.3 3.8 4.5 5.8 10.6 12.4 14.7 17.4 21.7 24.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0
Velocidade nominal Rpm 861.1 720.9 238.5 206.7 172.2 134.8 66.0 56.4 47.7 40.3 32.3 25.6 20.1 16.6 14.1 11.9 10.1 7.6 6.0 4.8



60JXE300K.63ZYT03A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Eficiência   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 1000.0 837.2 276.9 240.0 200.0 156.5 76.6 65.5 55.4 46.8 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6
Torque nominal Nm 1.3 1.5 4.2 4.9 5.8 7.5 13.7 16.1 19.0 22.5 24.0 24.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0
Velocidade nominal Rpm 833.3 697.7 230.8 200.0 166.7 130.4 63.8 54.5 46.2 39.0 31.3 24.8 19.5 16.0 13.6 11.5 9.8 7.3 5.8 4.7



60JXE300K.63ZYT03BEquipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Eficiência   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 1305.6 1093.0 361.5 313.3 261.1 204.3 100.0 85.5 72.3 61.0 49.0 38.8 30.5 25.1 21.4 18.1 15.3 11.5 9.1 7.3
Torque nominal Nm 1.3 1.5 4.2 4.9 5.8 7.5 13.7 16.1 19.0 22.5 24.0 24.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0
Velocidade nominal Rpm 1111.1 930.2 307.7 266.7 222.2 173.9 85.1 72.7 61.5 51.9 41.7 33.1 26.0 21.4 18.2 15.4 13.0 9.8 7.8 6.2



60JXE300K.63ZYT04A Equipamento planetárioMotorEspecificações:

Taxa de redução Unidade 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Eficiência   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Sem velocidade de carga Rpm 1000.0 837.2 276.9 240.0 200.0 156.5 76.6 65.5 55.4 46.8 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6
Torque nominal Nm 1.6 1.9 5.3 6.1 7.3 9.3 17.2 20.1 23.7 24.0 24.0 24.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0
Velocidade nominal Rpm 833.3 697.7 230.8 200.0 166.7 130.4 63.8 54.5 46.2 39.0 31.3 24.8 19.5 16.0 13.6 11.5 9.8 7.3 5.8 4.7







Desenho do engrenagem do motor:



63mm 60JXE300K.63ZYT Seires Alto Torque DC Motor Planetário Com Engrenagem 12vdc 24vdc 36vdc 48vdc Com Redutor Planetário Até 30Nm 0





* Com caixa de velocidades com binário nominal de 45 Nm

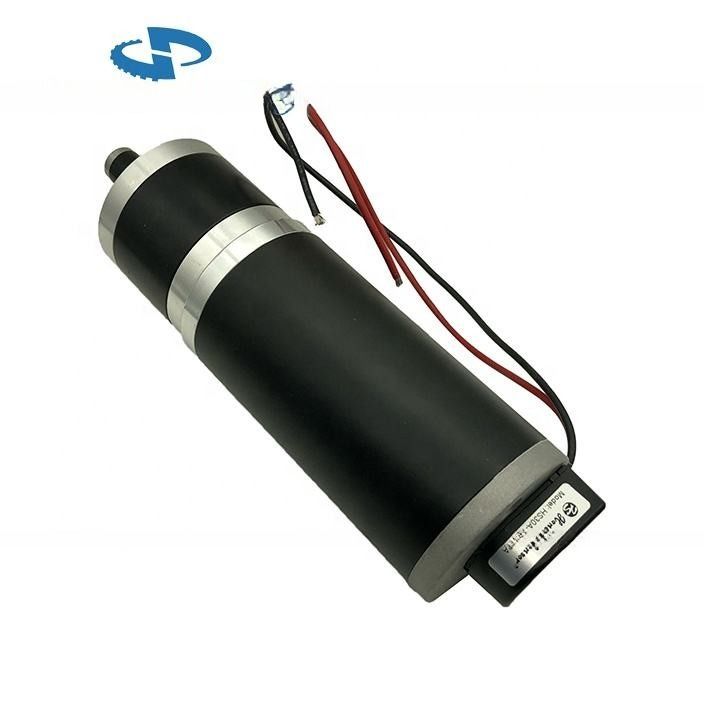

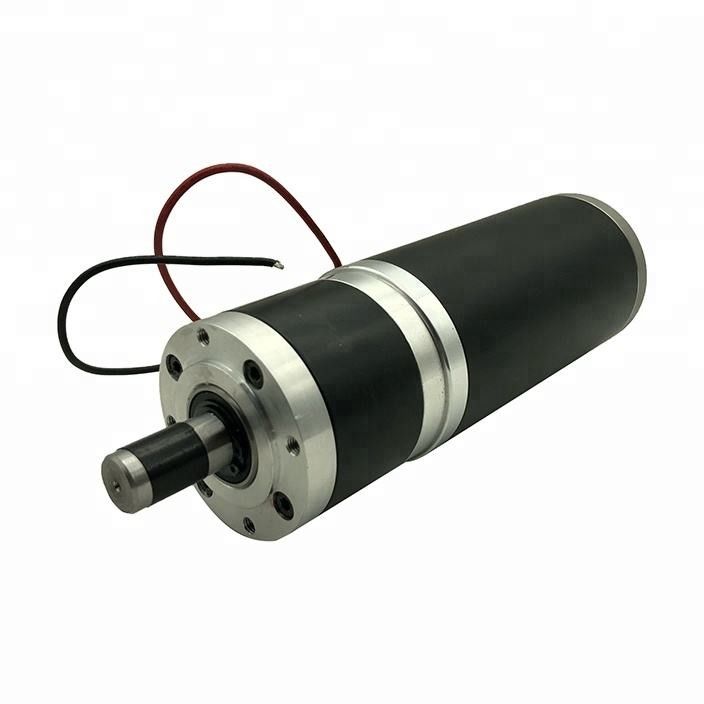

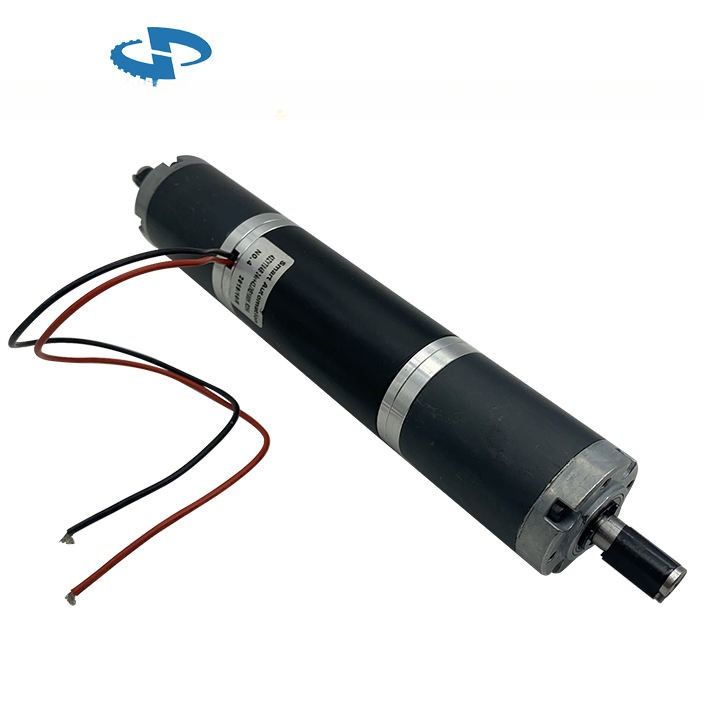

Fotografias motorizadas





63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w

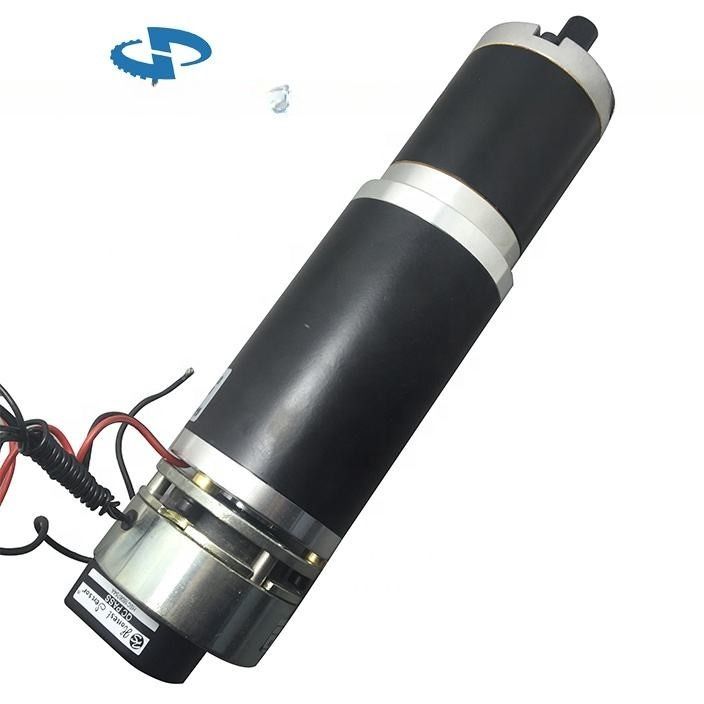

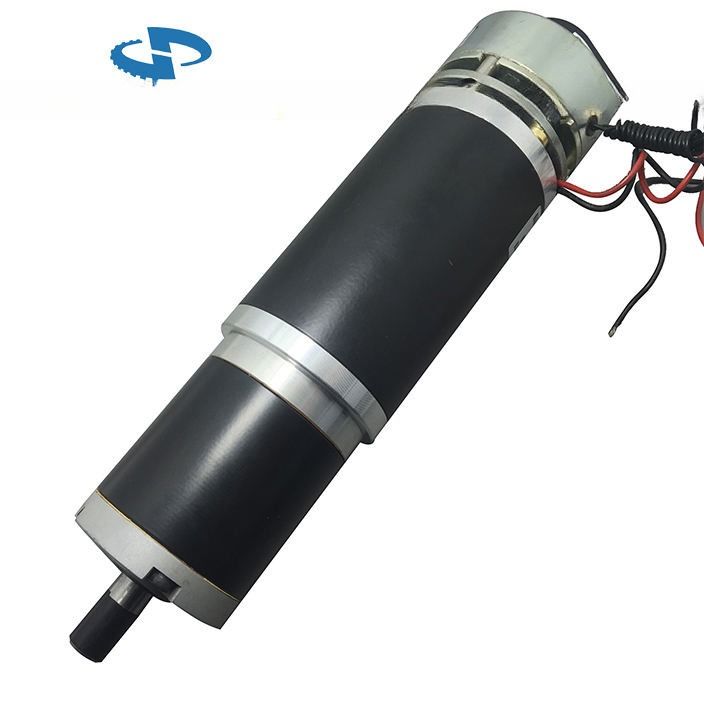

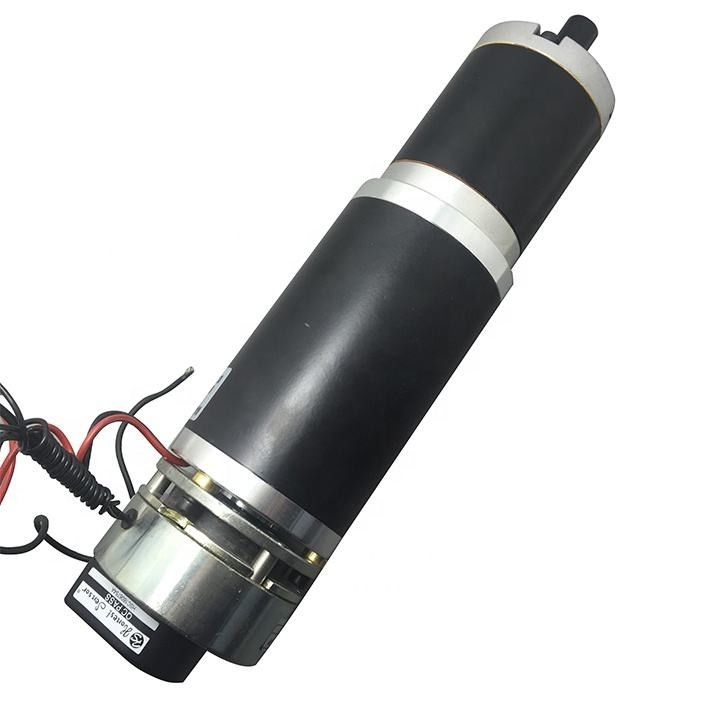

Opções para codificador e travão

63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w















63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w





























Mais: versão sem borracha





63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w















Principais aplicações dos motores de CC

Indústria Conteúdo Indústria Conteúdo
Equipamento médico Instrumentos cirúrgicos portáteis Indústria aeroespacial Ponto de regulação elétrico do banco

Robô cirúrgico Dispositivos de registo de voo

Bomba de micro-injecção; Bomba peristáltica Autopiloto

Dialiser Sistema de ar condicionado

Sistema de dosagem automática Robô Espacial

Equipamento de radioterapia

Equipamento de diagnóstico e instrumentos de ensaio
Robô Robô humanoide Indústria automóvel Amortizadores ajustáveis

Robôs de serviço Sistema de redução de emissões

Ensinando Robôs Direção electrónica



Tacómetro eletrónico


Automatização industrial Sistema de posicionamento preciso Equipamento de comunicações Sistema de antenas

Sistema de manipulação Máquina de cópia / impressora / plotter

Sistema de transmissão Gravador

Robôs industriais Câmera profissional
Equipamento eletrónico/semicondutor Alimentação rápida Instrumentação Microscópio

Dispositivo de posicionamento SMT Sistema de nivelamento a laser

Litografia Instrumentos de medição de precisão

Um sistema de processamento de wafer Analisador meteorológico
Ferramentas elétricas Bateria de ferramenta elétrica profissional Máquinas de negócios financeiros Leitor

Parafusos elétricos Equipamento de manipulação de notas de dólar

Pistolas Caixa automática

Máquina de poda Impressora de bilhetes
Produtos domésticos / bens de consumo Trens modelo



Tecnologia de Segurança

 Sistema de detecção de movimento

Jogo Câmaras de vigilância

Carrinho de golfe Sistema de controlo de acesso







Robôs domésticos Portas automáticas
