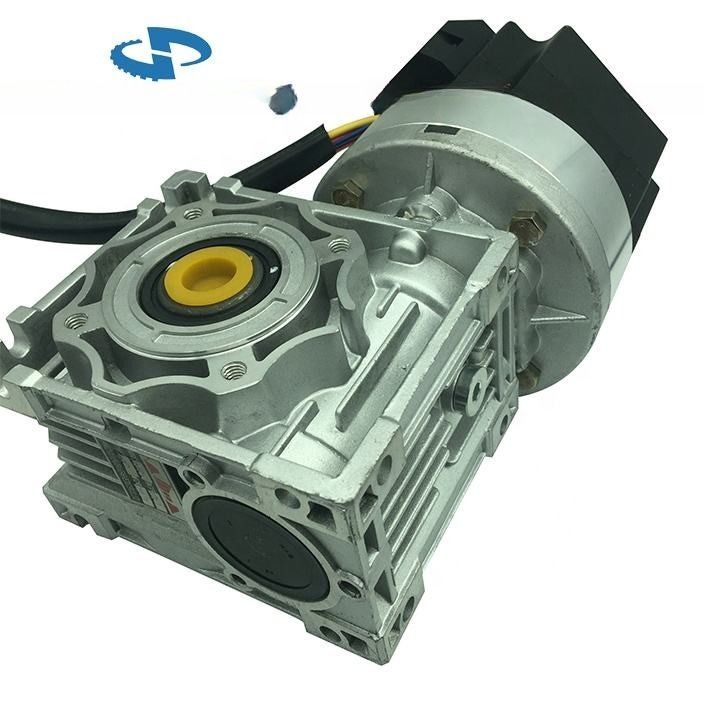

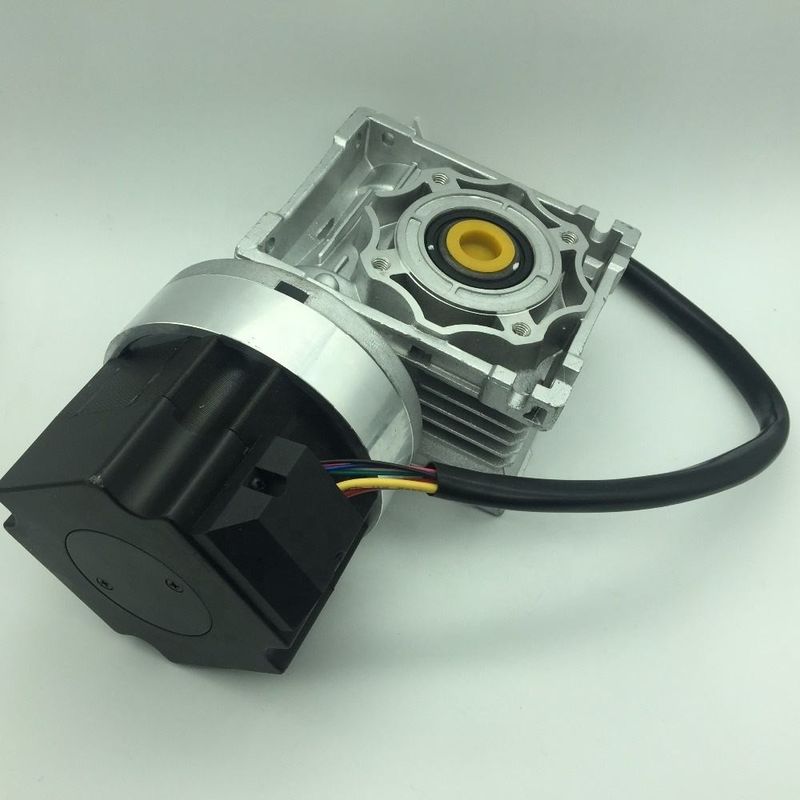

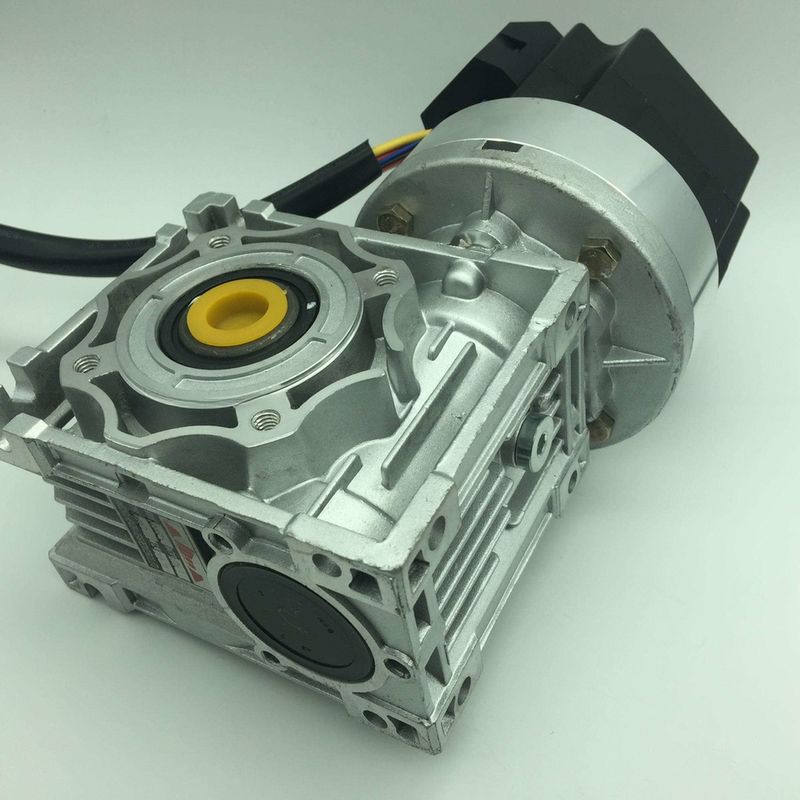

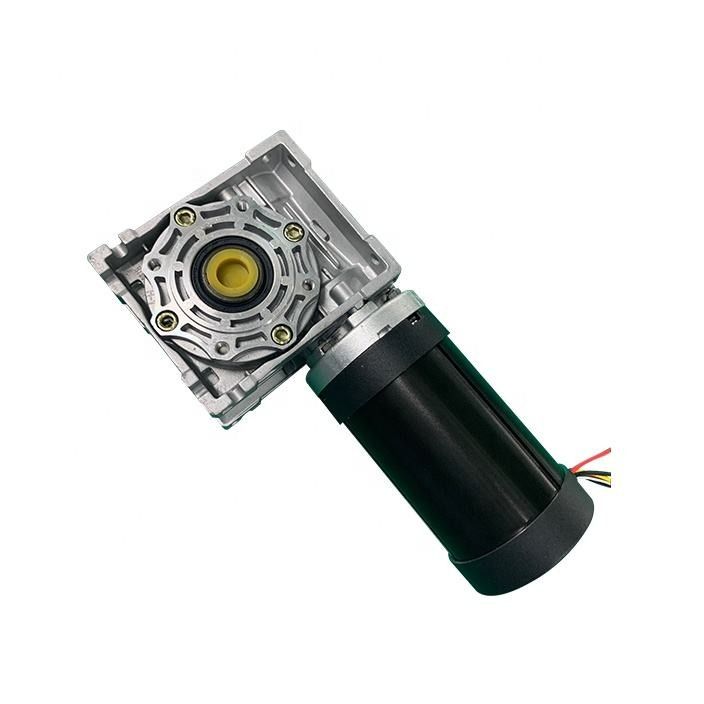

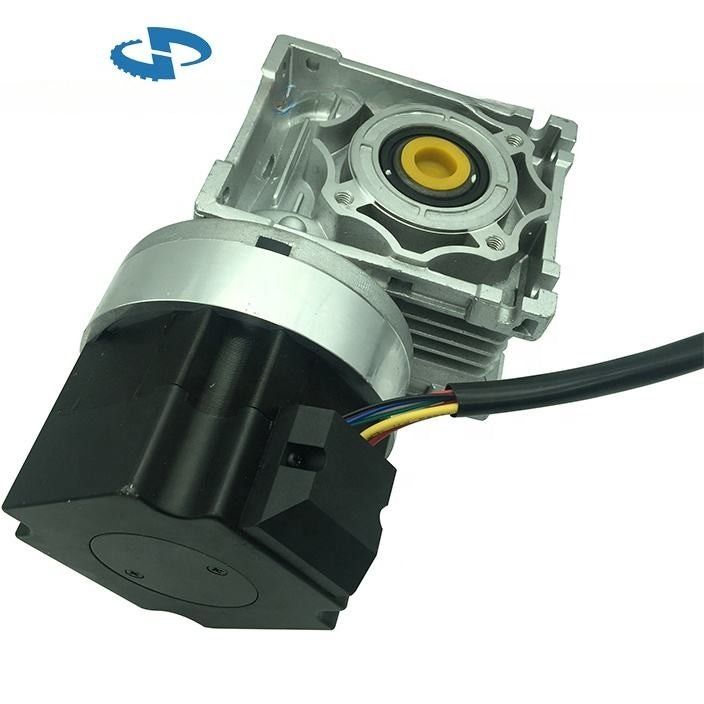

NMRV050.86BLS Series Brushless Dc Worm Gear Motor

NMRV050.86BLS Série motor de engrenagem sem escovas DC

Produtos - Motor sem escova da engrenagem de sem-fim da C.C.
  • Destacar

    86BL Motor de engrenagem de minhoca em corrente contínua sem escovas

    ,

    motor de engrenagem de minhoca de alto binário com caixa de engrenagens NMRV050

    ,

    86BL motor de engrenagem de minhoca de alto binário

  • Garantia
    3 anos
  • Porto
    SHANGHAI
  • Corrente / fase
    1.68A
  • Velocidade ((RPM))
    personalizado
  • Corrente contínua ((A))
    personalizado
  • Utilização
    Automóvel, Bicicleta Elétrica, Ventilador, Eletrodoméstico, Máquina
  • Tipo
    Servo motor
  • Torque
    personalizado
  • Construção
    Imã permanente
  • Comutação
    Sem escovas
  • Proteger a característica
    A prova de gotas
  • Lugar de origem
    Changzhou China
  • Marca
    SMART AUTOMATION
  • Certificação
    CE
  • Número do modelo
    NMRV050.86BLS
  • Quantidade de ordem mínima
    50
  • Preço
    To be negotiated
  • Detalhes da embalagem
    A negociar
  • Tempo de entrega
    A negociar
  • Termos de pagamento
    D/A, T/T, L/C, D/P
  • Habilidade da fonte
    10000 peças/peças por mês

NMRV050.86BLS Série motor de engrenagem sem escovas DC

  • NMRV050.86BLS Series Brushless Dc Worm Gear Motor
  • NMRV050.86BLS Series Brushless Dc Worm Gear Motor
  • NMRV050.86BLS Series Brushless Dc Worm Gear Motor
  • NMRV050.86BLS Series Brushless Dc Worm Gear Motor
  • NMRV050.86BLS Series Brushless Dc Worm Gear Motor
Obtenha o preço contacto

NMRV050.86BLSSérie Motor de engrenagem de minhoca DC sem escovas



Especificações gerais

Ponto Especificações
Tipo de enrolamento Estrela
Ângulo do efeito Hall 120° (度)Eângulo elétrico)
O poço está esgotado. 0.025 mm
Jogo radial 0.06 mm@450 g
Fim de jogo 0.08 mm@450 g
Força radial máxima 220N@10 mm da flange
Força axial máxima 60N
Classe de isolamento Classe B
Força dielétrica 500VDC durante um minuto
Resistência ao isolamento 100MΩMin.500VDC



Especificação técnica

Modelo 86BLS-70 86BLS-80 86BLS-90 86BLS-105 86BLS-130 86BLS-135
Número de fases 3
Número de postes 8
Voltagem V 48v (opcional para 12v 24v até 320vdc)
Sem velocidade de carga RPM 3500 3500 3500 3500 3500 3500
Torque nominal Nm 0.7 1.0 1.3 1.8 2.5 3.0
Velocidade nominal RPM 3000 3000 3000 3000 3000 3000
Corrente nominal A 6 8.6 11 15 21 25
Potência nominal W 220 314 408 565 785 942
Peso Quilos 1.7 2.1 2.5 3.1 4.1 4.3
Duração mm 70 80 90 105 130 135





NMRV050.86BLS-70 Especificação do motor do engrenagem de minhoca:

Taxa de redução   5 7.5 10 15 20 25 30 40 50 60 80 100
Eficiência da transmissão   80% 78% 75% 72% 70% 65% 60% 55% 50% 45% 40% 35%
Sem velocidade de carga Rpm 700 466 350 233 175 140 116 87 70 58 43 35
Velocidade nominal Rpm 600 400 300 200 150 120 100 75 60 50 37 30
Torque nominal N.m 2.8 4 5.2 7.5 9.8 11.3 12.6 15.4 17.5 18.9 22.4 24.5



NMRV050.86BLS-80 Especificação do motor do engrenagem de minhoca:

Taxa de redução   5 7.5 10 15 20 25 30 40 50 60 80 100
Eficiência da transmissão   80% 78% 75% 72% 70% 65% 60% 55% 50% 45% 40% 35%
Sem velocidade de carga Rpm 700 466 350 233 175 140 116 87 70 58 43 35
Velocidade nominal Rpm 600 400 300 200 150 120 100 75 60 50 37 30
Torque nominal N.m 4 5.8 7.5 10.8 14 16.2 18 22 25 27 32 35



NMRV050.86BLS-90 Especificação do motor do engrenagem de minhoca:

Taxa de redução   5 7.5 10 15 20 25 30 40 50 60 80 100
Eficiência da transmissão   80% 78% 75% 72% 70% 65% 60% 55% 50% 45% 40% 35%
Sem velocidade de carga Rpm 700 466 350 233 175 140 116 87 70 58 43 35
Velocidade nominal Rpm 600 400 300 200 150 120 100 75 60 50 37 30
Torque nominal N.m 5.2 7.6 9.7 14 18.2 21.1 23.4 28.6 32.5 35.1 41.6 45.5



NMRV050.86BLS-105 Especificação do motor do engrenagem de minhoca:

Taxa de redução   5 7.5 10 15 20 25 30 40 50 60 80 100
Eficiência da transmissão   80% 78% 75% 72% 70% 65% 60% 55% 50% 45% 40% 35%
Sem velocidade de carga Rpm 700 466 350 233 175 140 116 87 70 58 43 35
Velocidade nominal Rpm 600 400 300 200 150 120 100 75 60 50 37 30
Torque nominal N.m 7.2 10.5 13.5 19.4 25.2 29.2 32.4 39.6 45 48.6 57.6 63



NMRV050.86BLS-130 Especificação do motor do engrenagem de minhoca:

Taxa de redução   5 7.5 10 15 20 25 30 40 50 60 80 100
Eficiência da transmissão   80% 78% 75% 72% 70% 65% 60% 55% 50% 45% 40% 35%
Sem velocidade de carga Rpm 700 466 350 233 175 140 116 87 70 58 43 35
Velocidade nominal Rpm 600 400 300 200 150 120 100 75 60 50 37 30
Torque nominal N.m 10 14.6 18.7 27 35 40.6 45 55 62.5 67.5 80 87.5



NMRV050.86BLS-135 Especificação do motor do engrenagem de minhoca:

Taxa de redução   5 7.5 10 15 20 25 30 40 50 60 80 100
Eficiência da transmissão   80% 78% 75% 72% 70% 65% 60% 55% 50% 45% 40% 35%
Sem velocidade de carga Rpm 700 466 350 233 175 140 116 87 70 58 43 35
Velocidade nominal Rpm 600 400 300 200 150 120 100 75 60 50 37 30
Torque nominal N.m 12 17.5 22.5 32.4 42 48.7 54 66 75 81 96 105





Engrenagem do motorDimensões



NMRV050.86BLS Série motor de engrenagem sem escovas DC 0





NMRV050 caixa de engrenagens













86BL High Power Brushless DC Worm Gear Motor, with NMRV050 Gearbox
